Lovejoy Junta Universal Doble DD1, Casquillo Macizo

Descripción

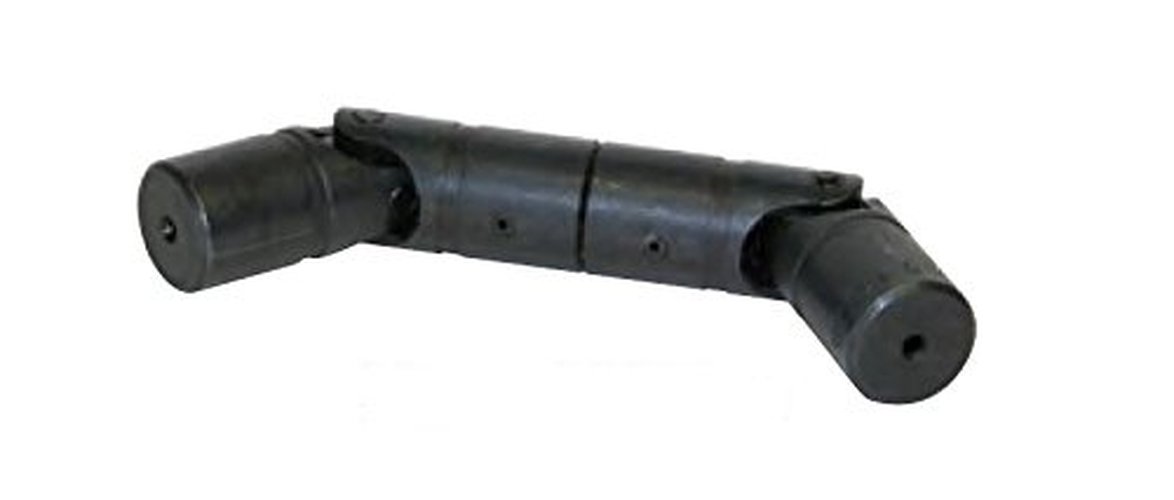

Esta junta universal tipo DD de Lovejoy es una junta de pasador y bloque doble para conectar dos ejes rotativos con ángulos de hasta 90 grados y velocidades de hasta 1,750 rpm. Compensa desalineaciones angulares y la separación de ejes y tiene una configuración de doble junta, proporcionando dos puntos de flexión para ayudar a minimizar las fluctuaciones de velocidad y la vibración torsional durante la operación.

Los cubos (hubs), el bloque central y los pasadores están fabricados en acero para mayor resistencia y durabilidad. Cuenta con cubos de casquillo macizo para mecanizado específico y una ranura en cada extremo para fijar un fuelle mediante un anillo de retención. Esta junta universal proporciona una relación de velocidad uniforme entre el eje impulsor y el eje impulsado, y es adecuada para aplicaciones que requieren transmisión de par moderado, como implementos agrícolas, equipos de manejo de materiales y ejes de transmisión.

Las juntas universales (también llamadas juntas en U, acoplamientos universales, juntas de Cardán, juntas de Hooke o juntas Hardy-Spicer) se utilizan para transmitir movimiento y potencia de rotación, o par, entre dos ejes que están desfasados en ángulo. La mayoría de las juntas universales constan de dos horquillas (yokes) y un conjunto intermedio; el extremo del cubo de cada horquilla se acopla a un eje, mientras que las orejetas de la horquilla se acoplan y pivotan alrededor del conjunto intermedio para acomodar la desalineación de los ejes. El tipo de conjunto intermedio determina su uso: las uniones de pasador y bloque son adecuadas para transmitir par elevado, las juntas con rodillos aguja se usan para manejar altas velocidades de rotación, y las de bola y casquillo se utilizan en aplicaciones que requieren bajo juego (backlash) entre las piezas móviles. El cuerpo de la junta universal puede incluir una sola articulación para compensar únicamente desalineaciones angulares entre ejes, o dos juntas para compensar tanto desalineaciones angulares como paralelas. Disponibles en una variedad de materiales y configuraciones, las juntas universales se usan en aplicaciones como vehículos motrices, transportadores, dispositivos médicos y ópticos, equipos forestales y mineros, robótica y exploración espacial, y aeronáutica, entre otros.

Lovejoy fabrica acoplamientos flexibles, juntas universales, transmisiones de velocidad variable y otros productos de transmisión y potencia mecánica. La compañía, fundada en 1900, tiene su sede en Downers Grove, IL.

1. Junta universal de pasador y bloque doble para aplicaciones con hasta 90 grados de desalineación angular y velocidades de hasta 1,750 rpm

2. Compensa desalineaciones angulares y separación de ejes

3. Acero para resistencia y durabilidad

4. Casquillo macizo para mecanizado específico

5. Ranura de retención para fijar un fuelle
