Lovejoy Junta Universal D10, Acero, Ø1.50\", 4.25\" L

Descripción

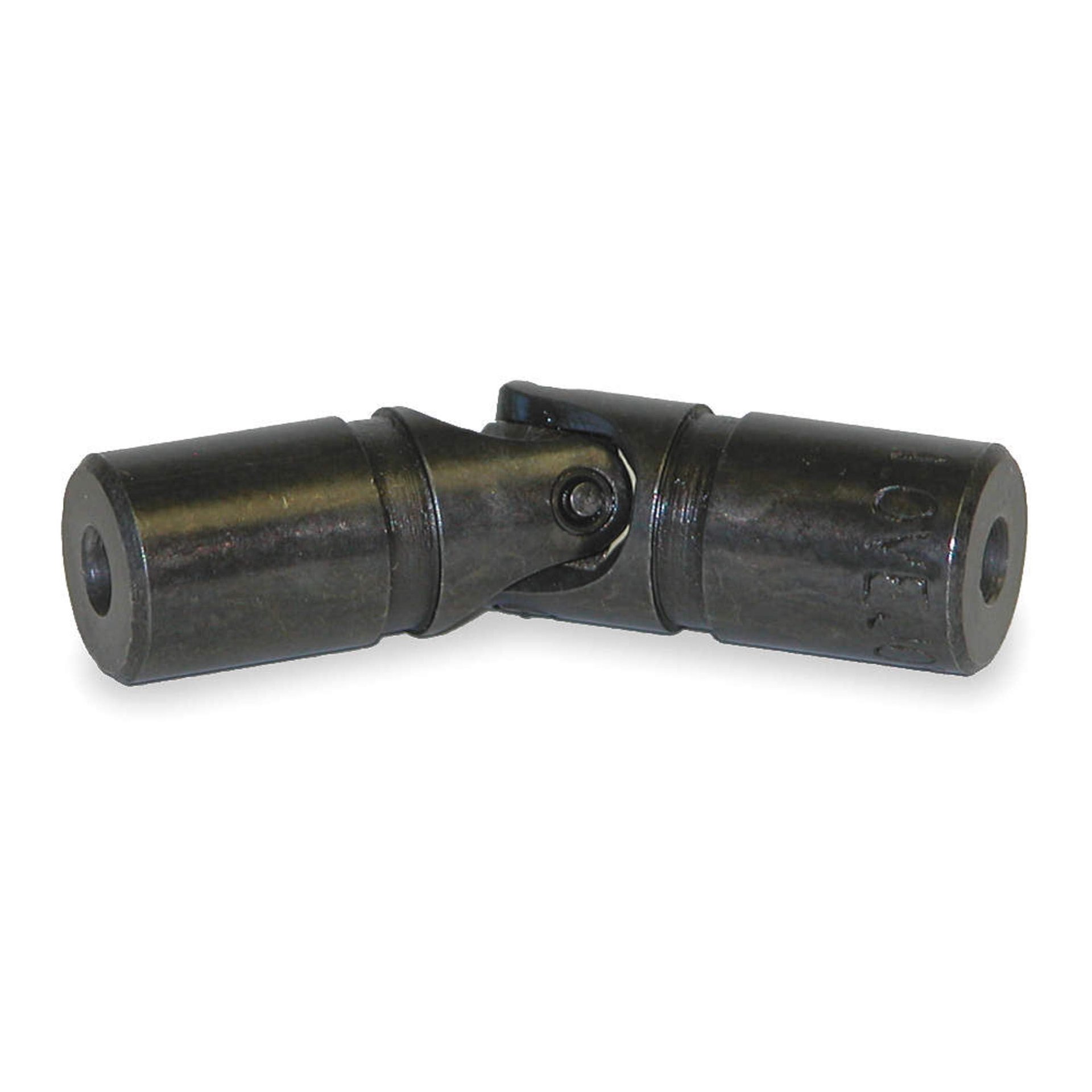

Esta junta universal Lovejoy tipo D de acero, de un solo pasador y bloque, con cubos macizos, está diseñada para conectar dos ejes giratorios con ángulos de hasta 25 grados. Esta junta universal compensa desalineaciones angulares y tiene una configuración de junta simple para alta rigidez torsional y capacidad de torque. Los cubos, el bloque central y los pasadores están hechos de acero para mayor resistencia y durabilidad, y los cubos macizos cuentan con orificios de centrado para mecanizado personalizado. El rango de temperatura de operación es de -30 a 212 °F. Para un desgaste óptimo y mayor vida útil se recomiendan botas (se venden por separado), y las ranuras para retener la bota son estándar en este diseño. Esta junta universal proporciona una relación de velocidad uniforme entre el eje motor y el eje conducido, y es adecuada para aplicaciones que requieren transmisión de torque moderado, como compresores, ventiladores, máquinas herramienta, prensas de impresión y maquinaria textil.

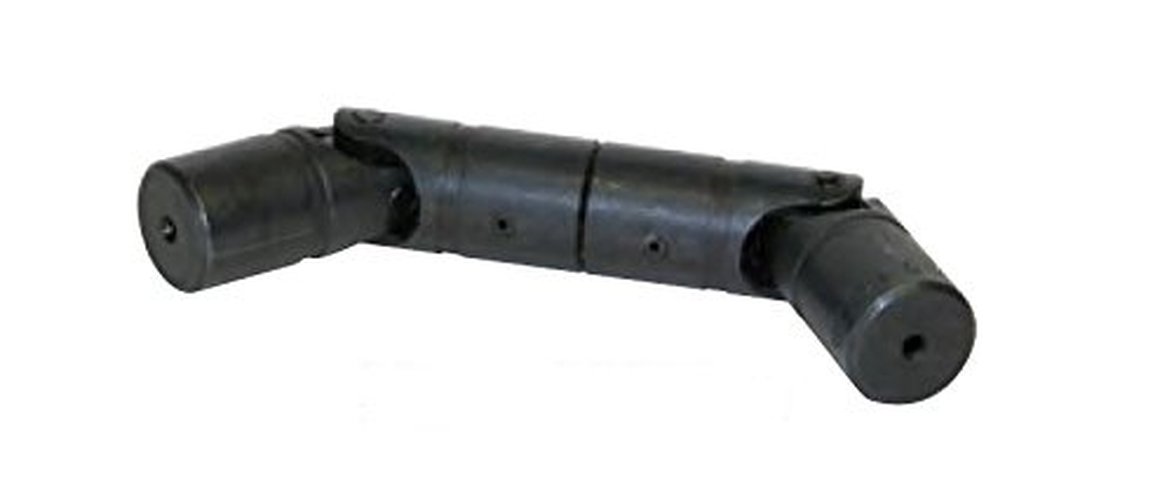

Las juntas universales (también llamadas U-joints, acoplamientos universales, juntas de Cardán, articulaciones de Hooke o juntas Hardy-Spicer) se usan para transmitir movimiento y potencia rotatoria, o torque, entre dos ejes que están desalineados angularmente. La mayoría de las juntas universales constan de dos horquillas y un ensamble central; el extremo de cubo de cada horquilla se fija a un eje mientras que las orejetas de la horquilla se acoplan y pivotean alrededor del conjunto central para acomodar la desalineación de los ejes. El tipo de ensamble central determina su uso: las juntas de pasador y bloque son adecuadas para transmitir alto torque, las de rodillos aguja se emplean para manejar altas velocidades de rotación, y las de bola y casquillo se usan en aplicaciones que requieren bajo juego. El cuerpo de la junta universal puede incluir una sola articulación para acomodar solo desalineaciones angulares entre ejes, o dos articulaciones para acomodar tanto desalineaciones angulares como paralelas. Disponibles en una variedad de materiales y configuraciones, las juntas universales se usan en aplicaciones que incluyen vehículos motrices, transportadores, dispositivos médicos y ópticos, equipos forestales y mineros, robótica y exploración espacial, y aeronáutica, entre otros. Lovejoy fabrica acoplamientos flexibles, juntas universales, transmisiones de velocidad variable y otros productos de transmisión y potencia mecánica. La compañía, fundada en 1900, tiene su sede en Downers Grove, IL.

1. Junta universal de pasador y bloque simple tipo D para aplicaciones con hasta 25 grados de desalineación angular y velocidades de hasta 1,750 RPM

2. Compensa desalineaciones angulares y separación de ejes

3. Acero para resistencia y mecanizado

4. Cubos macizos con orificios de centrado facilitan el mecanizado personalizado

5. Rango de temperatura de operación de -30 a 212 °F
