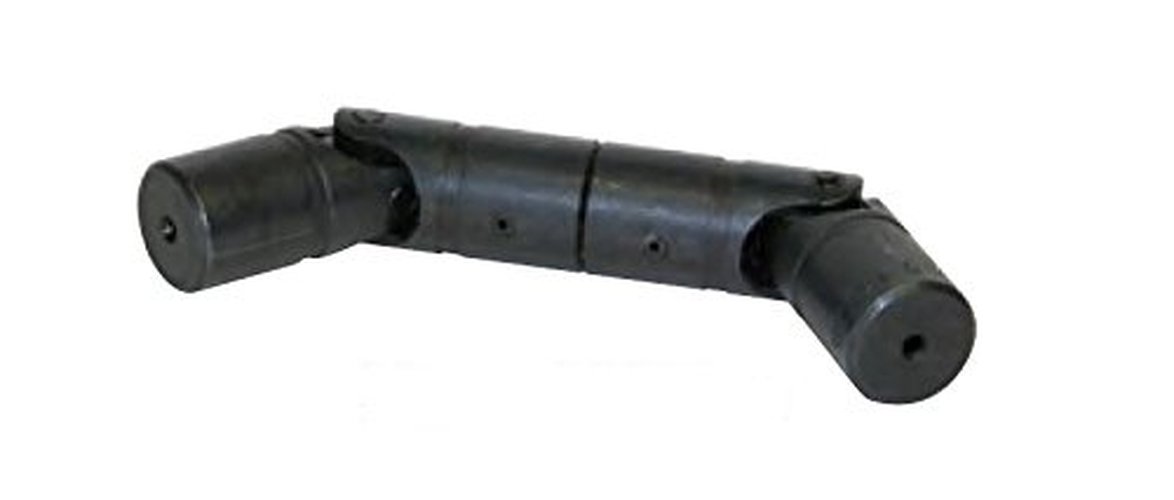

Lovejoy DD13 Junta universal doble, Ø ext 2.50\", L 14.00\"

Descripción

Esta junta universal tipo DD de Lovejoy es una junta universal de doble perno y bloque para conectar dos ejes giratorios con ángulos de hasta 90 grados y velocidades de hasta 1,750 rpm. Compensa el desalineamiento angular y la separación entre ejes y cuenta con una configuración de doble junta, que proporciona dos puntos de flexión para ayudar a minimizar las fluctuaciones de velocidad y la vibración torsional durante la operación. Los cubos, el bloque central y los pasadores están fabricados en acero para ofrecer resistencia y durabilidad. Tiene cubos de perforación maciza para mecanizado específico y una ranura en cada extremo para sujetar una bota mediante un anillo de retención. Esta junta universal proporciona una relación de velocidades uniforme entre el eje motriz y el eje conducido, y es adecuada para aplicaciones que requieren transmisión de torque moderado, como implementos agrícolas, equipos de manejo de materiales y árboles de transmisión.

Las juntas universales (también llamadas U-joints, acoplamientos universales, juntas de Cardán, articulaciones de Hooke o juntas Hardy-Spicer) se utilizan para transmitir movimiento y potencia rotacional, o torque, entre dos ejes que están desplazados en ángulo. La mayoría de las juntas universales constan de dos horquillas y un conjunto intermedio; el extremo del cubo de cada horquilla se fija a un eje mientras que las orejetas de la horquilla se fijan y pivotean alrededor del conjunto intermedio para acomodar el desalineamiento de los ejes.

El tipo de conjunto intermedio determina su uso: las juntas perno y bloque son adecuadas para transmitir alto torque, las juntas con rodamiento de agujas se usan para manejar altas velocidades de rotación, y las de bola y casquillo se emplean en aplicaciones que requieren bajo juego (backlash) entre las piezas móviles.

El cuerpo de la junta universal puede incluir una sola articulación para acomodar únicamente desalineamientos angulares entre ejes, o dos articulaciones para acomodar tanto desalineamientos angulares como paralelos. Están disponibles en una variedad de materiales y configuraciones, y se usan en aplicaciones que incluyen vehículos motrices, transportadores, dispositivos médicos y ópticos, equipos forestales y mineros, robótica y exploración espacial, y aeronáutica, entre otros.

Lovejoy fabrica acoplamientos flexibles, juntas universales, transmisiones de velocidad variable y otros productos de transmisión y potencia mecánica. La compañía, fundada en 1900, tiene su sede en Downers Grove, IL.

1. Junta universal de doble perno y bloque para aplicaciones con hasta 90 grados de desalineamiento angular y velocidades de hasta 1,750 rpm

2. Compensa desalineamientos angulares y separación entre ejes

3. Acero para resistencia y durabilidad

4. Perforación maciza para mecanizado específico

5. Ranura de retención para colocar bota
