Lovejoy DD4 Junta universal doble, Ø ext. 0.75\"

Descripción

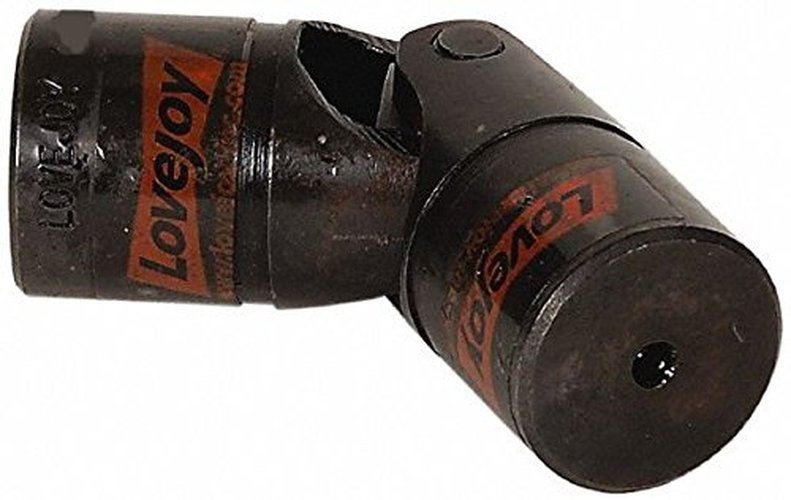

Esta junta universal Lovejoy tipo DD es una junta de pasador y bloque doble para conectar dos ejes giratorios con ángulos de hasta 90 grados y velocidades de hasta 1,750 rpm. Compensa desalineaciones angulares y separación entre ejes y tiene una configuración de doble articulación, proporcionando dos puntos de flexión para ayudar a minimizar las fluctuaciones de velocidad y la vibración torsional durante la operación. Los cubos (hubs), el bloque central y los pasadores están fabricados en acero para brindar resistencia y durabilidad. Cuenta con cubos de perforación maciza para mecanizado específico y una ranura en cada extremo para sujetar una funda mediante un anillo de retención. Esta junta universal proporciona una relación de velocidad uniforme entre el eje motor y el eje accionado, y es apta para aplicaciones que requieren transmisión de par moderado, como implementos agrícolas, equipos de manejo de materiales y ejes de transmisión.

Las juntas universales (también llamadas U-joints, acoplamientos universales, juntas de Cardán, articulaciones de Hooke o juntas Hardy-Spicer) se usan para transmitir movimiento y potencia de rotación, o par, entre dos ejes que están desplazados en ángulo. La mayoría de las juntas universales constan de dos horquillas y un conjunto intermedio; el extremo del cubo de cada horquilla se fija a un eje mientras que las orejetas de la horquilla se unen y pivotan alrededor del conjunto intermedio para acomodar la desalineación entre ejes. El tipo de conjunto intermedio determina su uso: las juntas de pasador y bloque son aptas para transmitir pares elevados; las juntas con casquillos de agujas se usan para manejar altas velocidades de rotación; y las juntas de bola y casquillo se emplean en aplicaciones que requieren bajo juego (holgura entre las piezas móviles). El cuerpo de la junta universal puede incluir una sola articulación para compensar solo desalineaciones angulares entre ejes, o dos articulaciones para compensar tanto desalineaciones angulares como paralelas. Disponibles en una variedad de materiales y configuraciones, las juntas universales se emplean en aplicaciones que incluyen vehículos motorizados, transportadores, dispositivos médicos y ópticos, equipos forestales y de minería, robótica y exploración espacial, y aeronáutica, entre otros.

Lovejoy fabrica acoplamientos flexibles, juntas universales, variadores de velocidad y otros productos de transmisión y potencia mecánica. La empresa, fundada en 1900, tiene su sede en Downers Grove, IL.

1. Junta universal doble de pasador y bloque para aplicaciones con desalineación angular de hasta 90 grados y velocidades de hasta 1,750 rpm

2. Compensa desalineaciones angulares y separación entre ejes

3. Acero para resistencia y durabilidad

4. Perforación maciza (solid bore) para mecanizado específico

5. Ranura para anillo de retención para fijar una funda
