Puente Tridónico DC-String Series para Controladores LED de

Puente Tridónico DC String
DALI 0-10V PLC DC STR lp

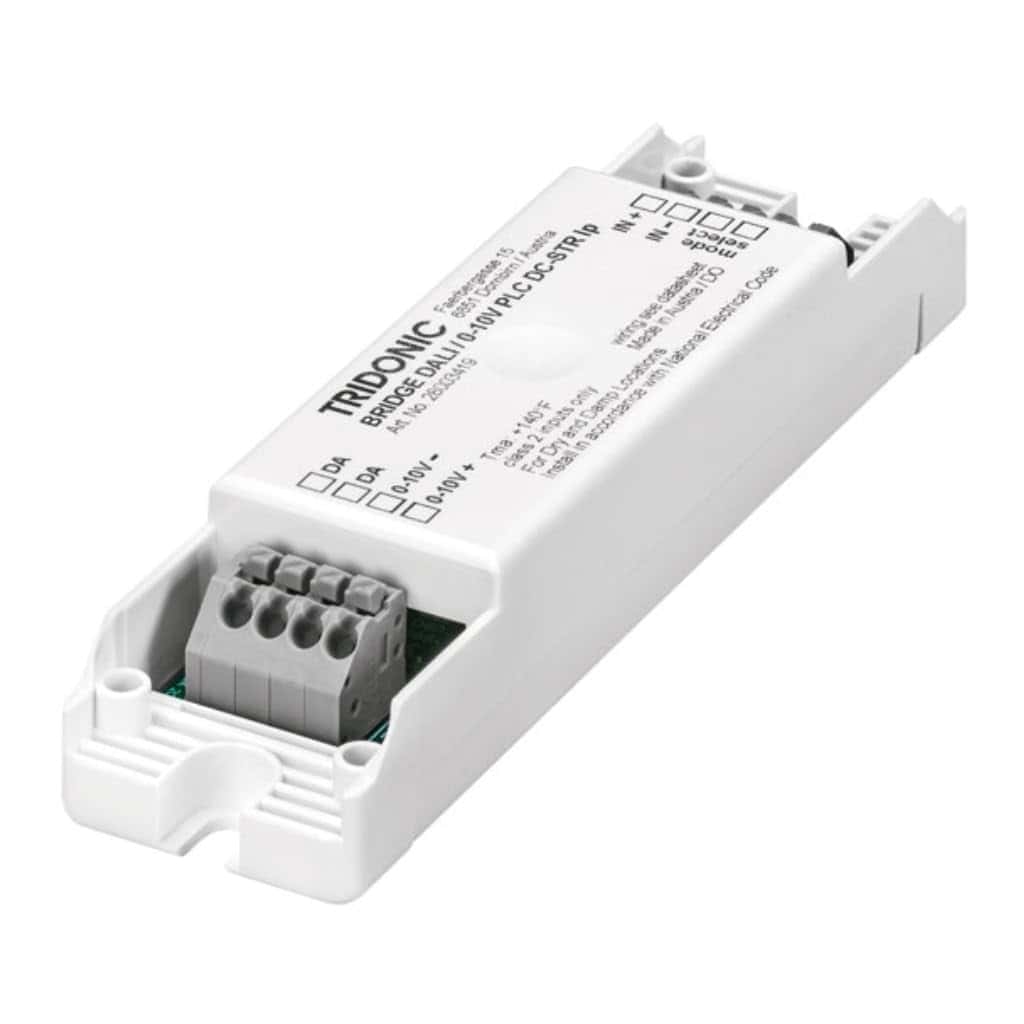

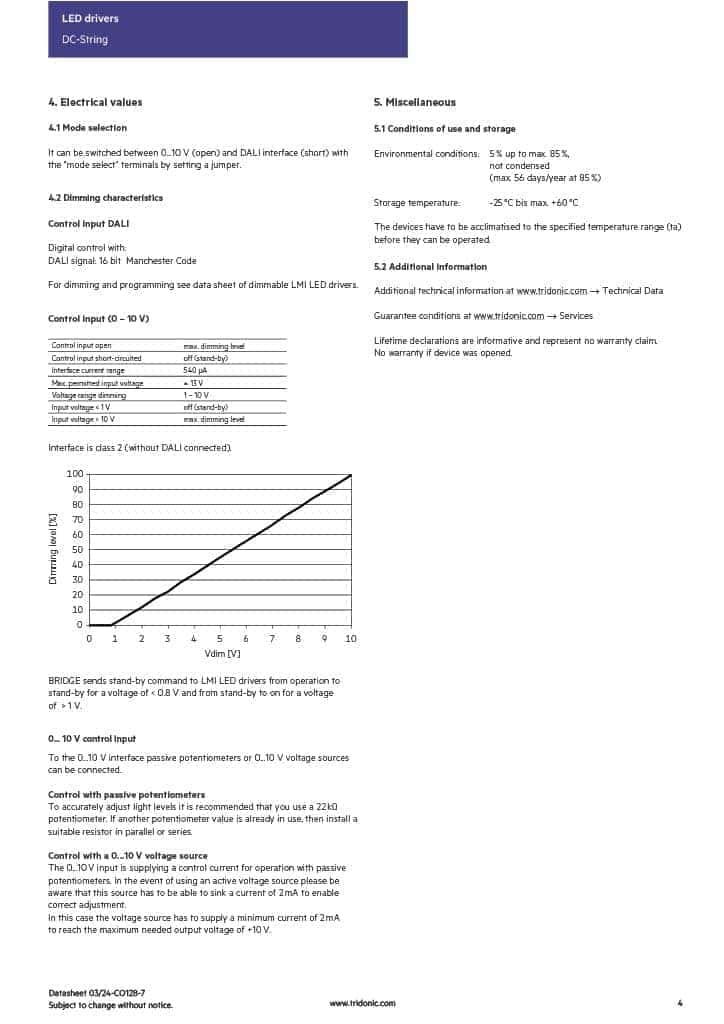

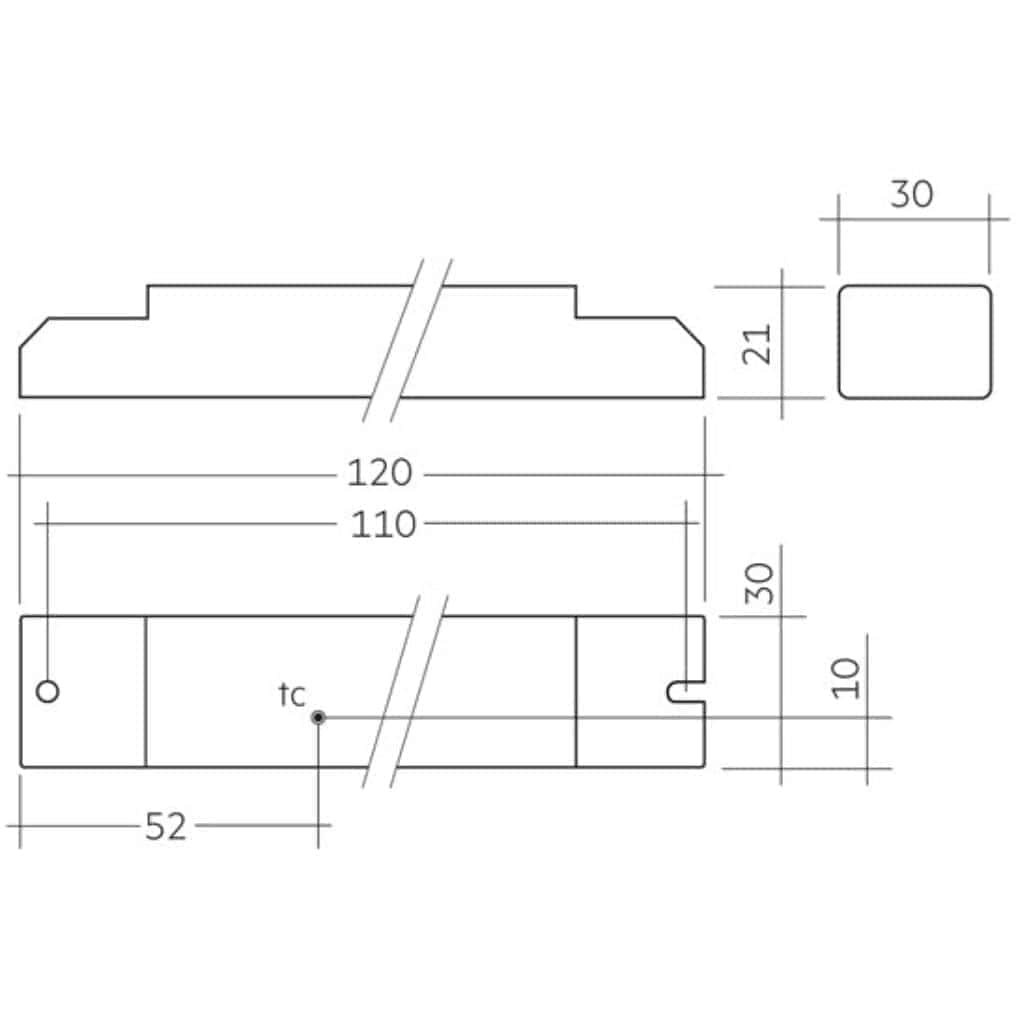

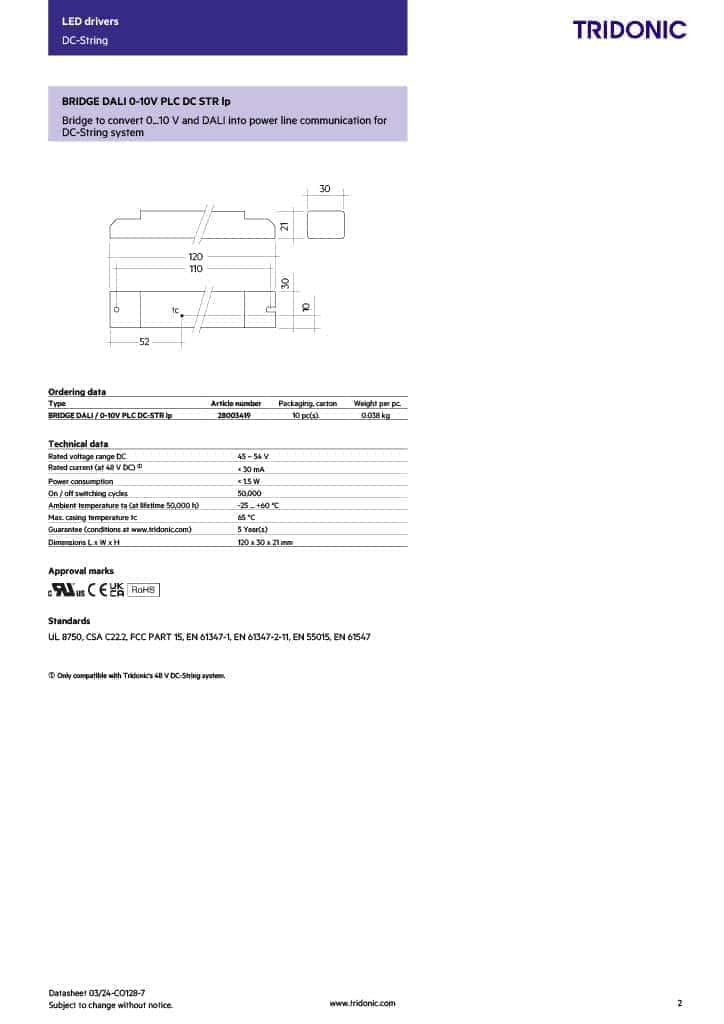

Puente para convertir señales analógicas o digitales DALI / DALI-2 en PLC para atenuación de cadenas de CC. Nota: Debido a la tecnología PLC, el puente solo funciona con controladores LED de cadenas de CC de 48 V de Tridonic (en combinación con placas DC 48 V LMI). No se garantiza un funcionamiento sin errores con controladores de 48 V de otros fabricantes. Para conectar controladores LED DC-String LMI atenuables en sistemas de control 0-10 V o DALI. En condiciones de entrega, 0-10 V está activo (para más detalles, consulte el capítulo 4.1 de la hoja de datos). Para un máximo de 20 controladores LED DC-String LMI / direcciones. Encendido / apagado a través del controlador DC-STR UNV FO Driver 0-10V o DALI. Para la funcionalidad de atenuación de grupo mediante el uso de atenuadores estándar 0-10V o atenuación individual utilizando un dispositivo de control DALI Clase 2. Carcasa: policarbonato, blanco. Datos Técnicos Rango de voltaje nominal: CC 45-54 V Corriente nominal (a 48 V CC): <30 mA Consumo de energía: <1.5 W Ciclos de encendido / apagado: 50,000 Temperatura ambiente: ta (a 50,000 h de vida útil) -25 a +60 C Temperatura máxima de la carcasa: tc 65 C Dimensiones L x W x H: 4.72 x 1.18 x 0.83 pulgadas Peso: 0.83 libras Entrada de Control (0-10 V) Control de entrada abierta: nivel de atenuación máximo Control de entrada en cortocircuito: apagado (en espera) Rango de corriente de interfaz: 540 A Voltaje de entrada permitido máximo: 13 V Rango de voltaje de atenuación: 1-10 V Voltaje de entrada <1 V: apagado (en espera) Voltaje de entrada > 10 V: nivel de atenuación máximo Documentos: Datasheet
