Conectar dos bobinas en serie en lugar de en paralelo produce resultados notablemente diferentes. En Teles con 2 pastillas, el cableado paralelo tradicional proporciona una salida relativamente consistente en las tres posiciones. Pero una Tele con sus pastillas cableadas en serie produce una mayor salida y un tono más grueso. Un interruptor de 4 posiciones permite a los músicos tener ambas opciones de cableado disponibles.

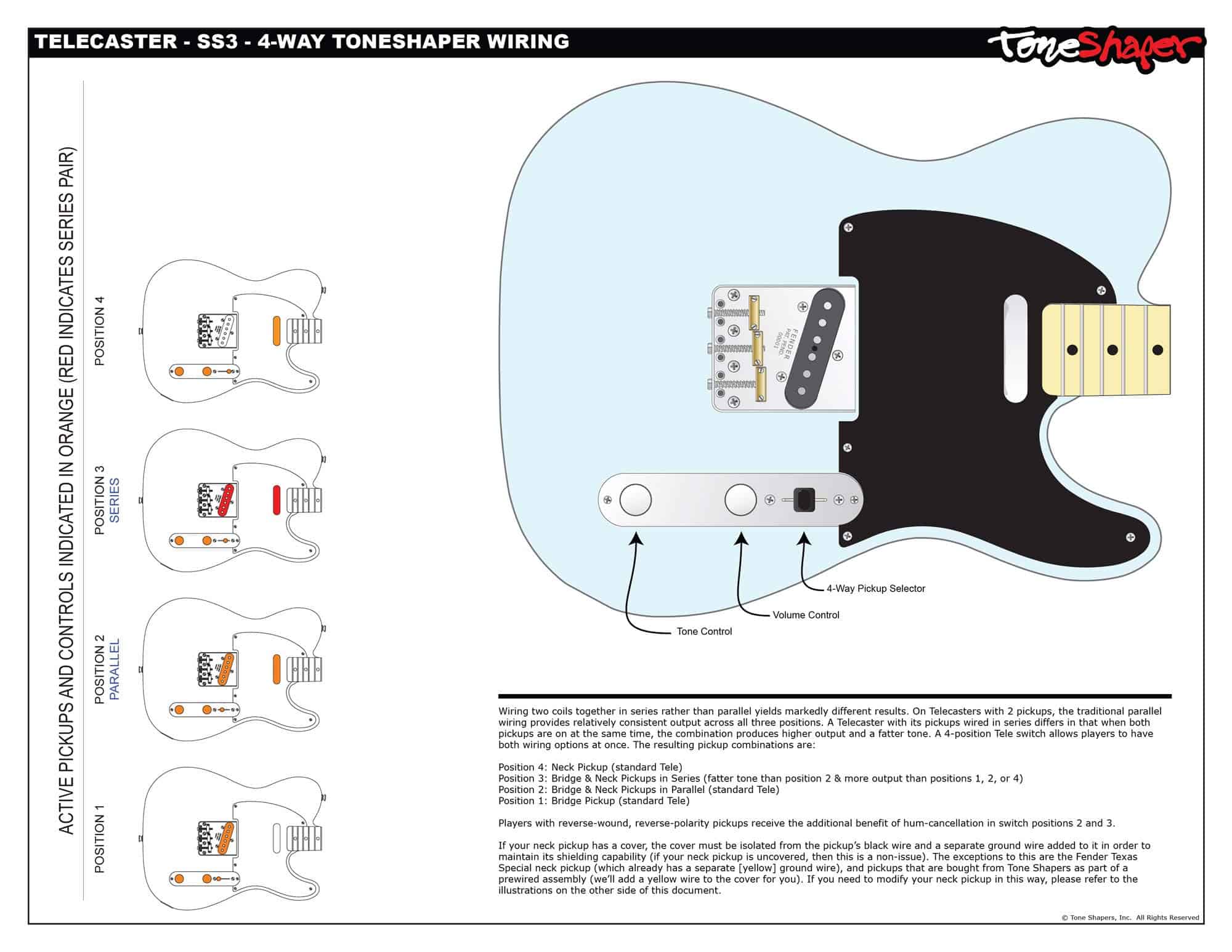

Nuestros kits de cableado SS2 y SS3 son muy similares, la diferencia radica en qué posición del interruptor produce la combinación en serie. SS3 coloca la combinación en serie en la posición 3. Este diseño imita un Tele normal un poco más cerca que el diseño de Fender. Posición 4: Pastilla del mástil
Posición 3: Pastillas del puente y el mástil en serie
Posición 2: Pastillas del puente y el mástil en paralelo
Posición 1: Pastilla del puente
Los músicos con pastillas inversas de bobinado y polaridad inversa obtienen el beneficio adicional de la cancelación de zumbido en las posiciones 2 y 3.

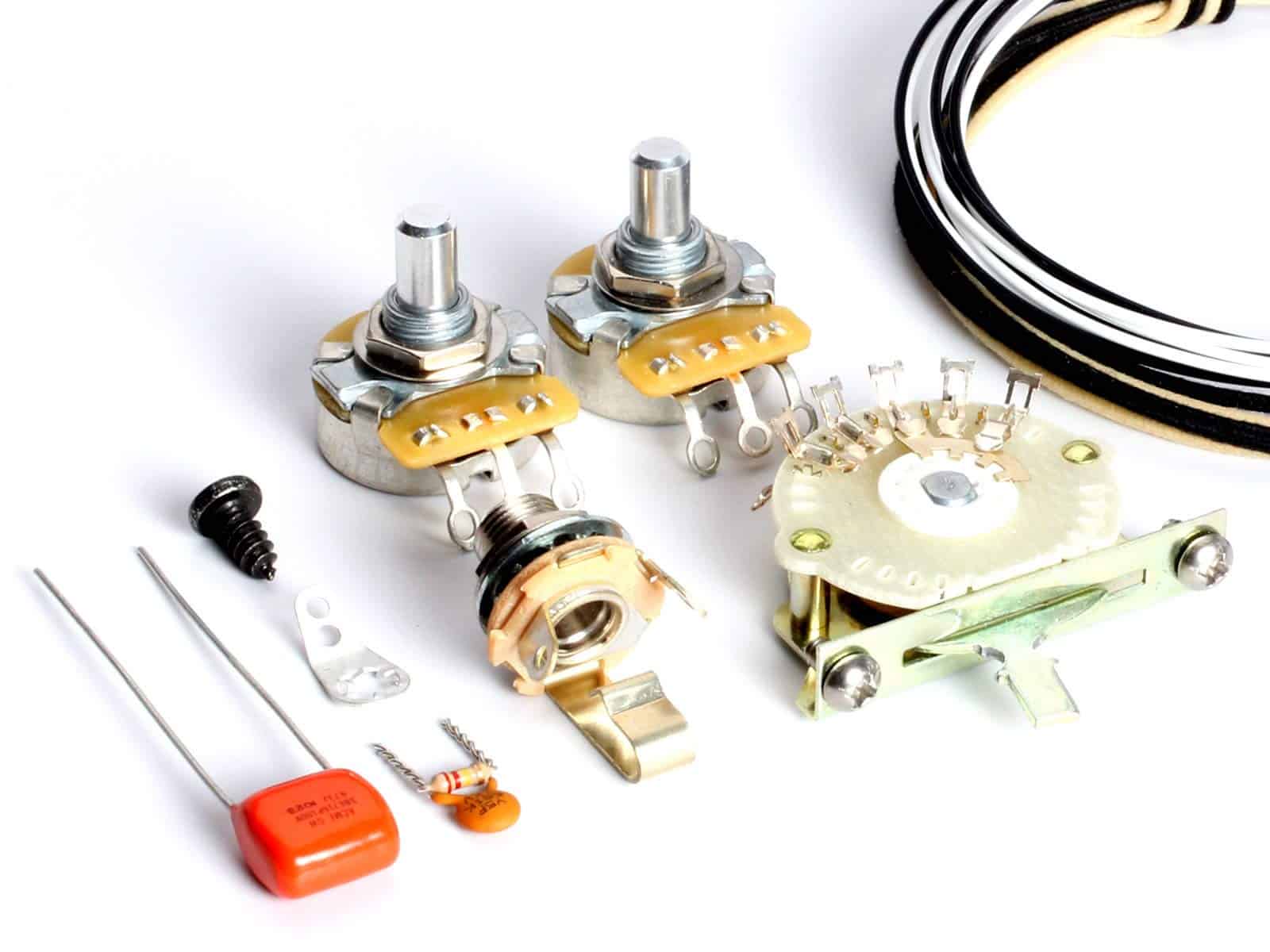

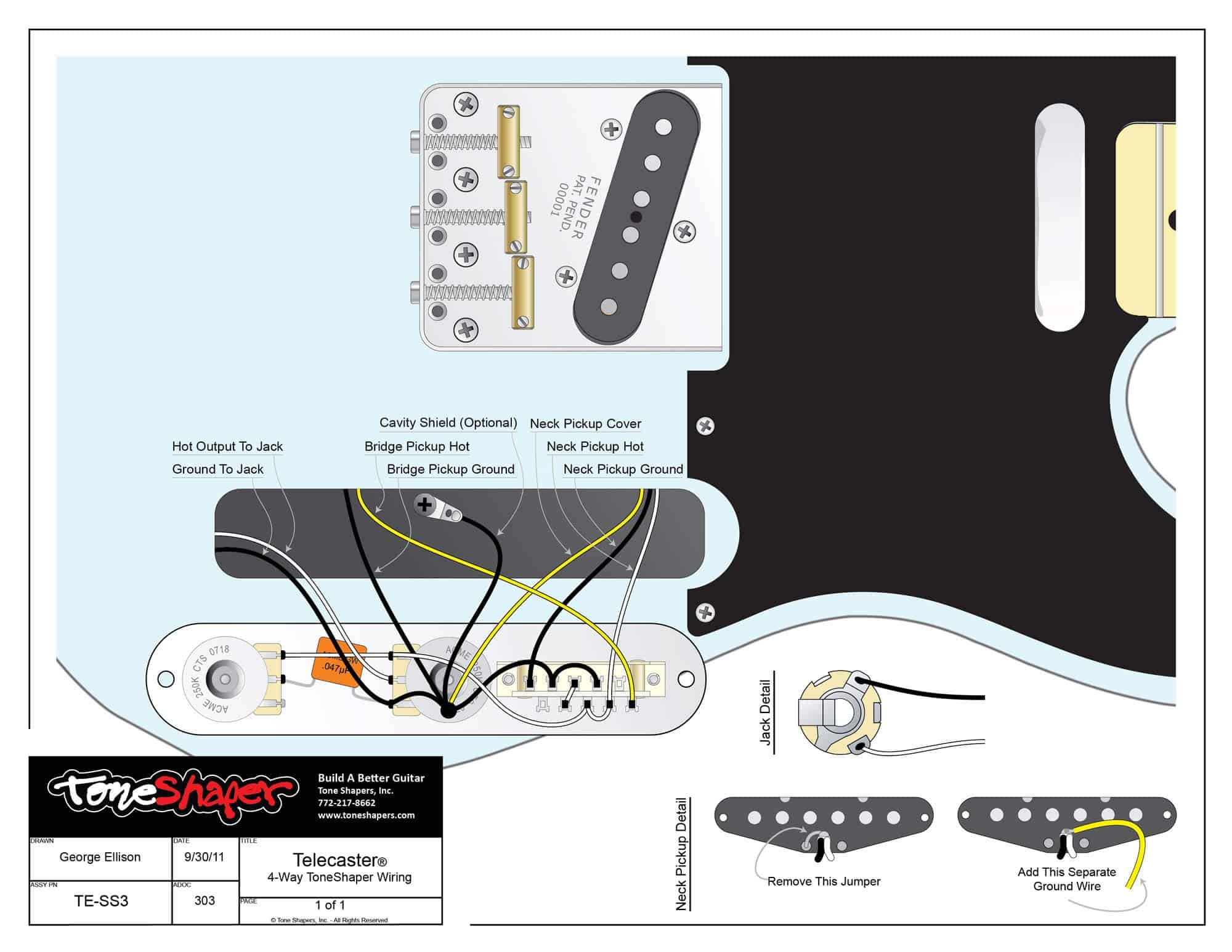

Si su pastilla del mástil tiene una cubierta, la cubierta debe estar aislada del cable negro de la pastilla y se debe agregar un alambre de tierra separado para mantener su capacidad de blindaje (si su pastilla del mástil no tiene cubierta, entonces esto no es un problema). (1) Condensador, .047 F Orange Drop
(1) Jack, Switchcraft, 1/4″ Mono, de Vástago Largo
(2) Potenciómetro, CTS 250K Audio, Baja Torsión (Longitud de Vástago de .250″)
(1) Tornillo para Lug de Tierra de Blindaje
(1) Lug de Tierra de Blindaje
(1) Interruptor, 4 Vías, Oak-Grigsby
(1) Kit de Sangrado de Agudos para Single-Coils
(2) Cable, 22 AWG de Algodón Retroceso Empujado con Recubrimiento Estañado, Negro
(2′) Cable, 22 AWG de Algodón Retroceso Empujado con Recubrimiento Estañado, Blanco
(2′) Cable, 22 AWG de Cobre Plateado en Trenzado, PTFE Negro
(2′) Cable, 22 AWG de Cobre Plateado en Trenzado, PTFE Blanco
(1) Diagrama de Cableado Profesional y Totalmente Ilustrado
