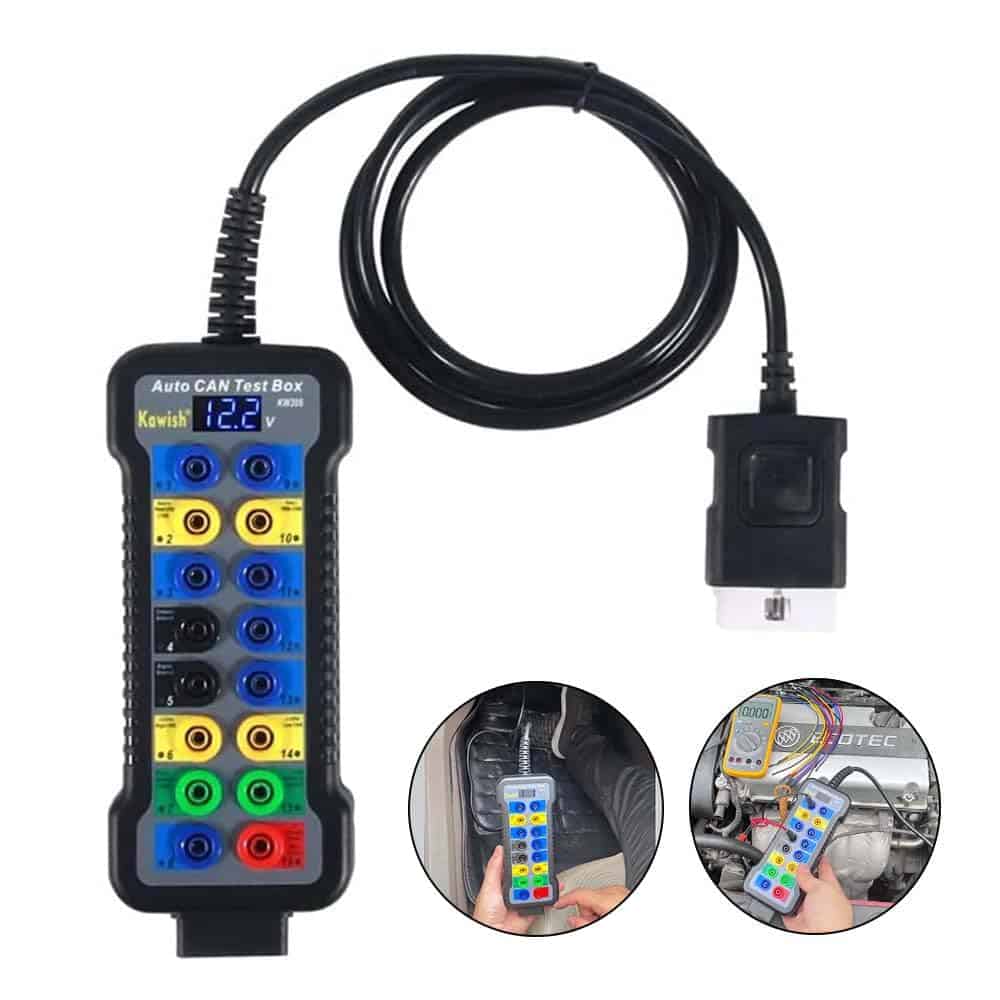

KAWISH Caja de Derivación OBD2 Detector de Protocolo Auto

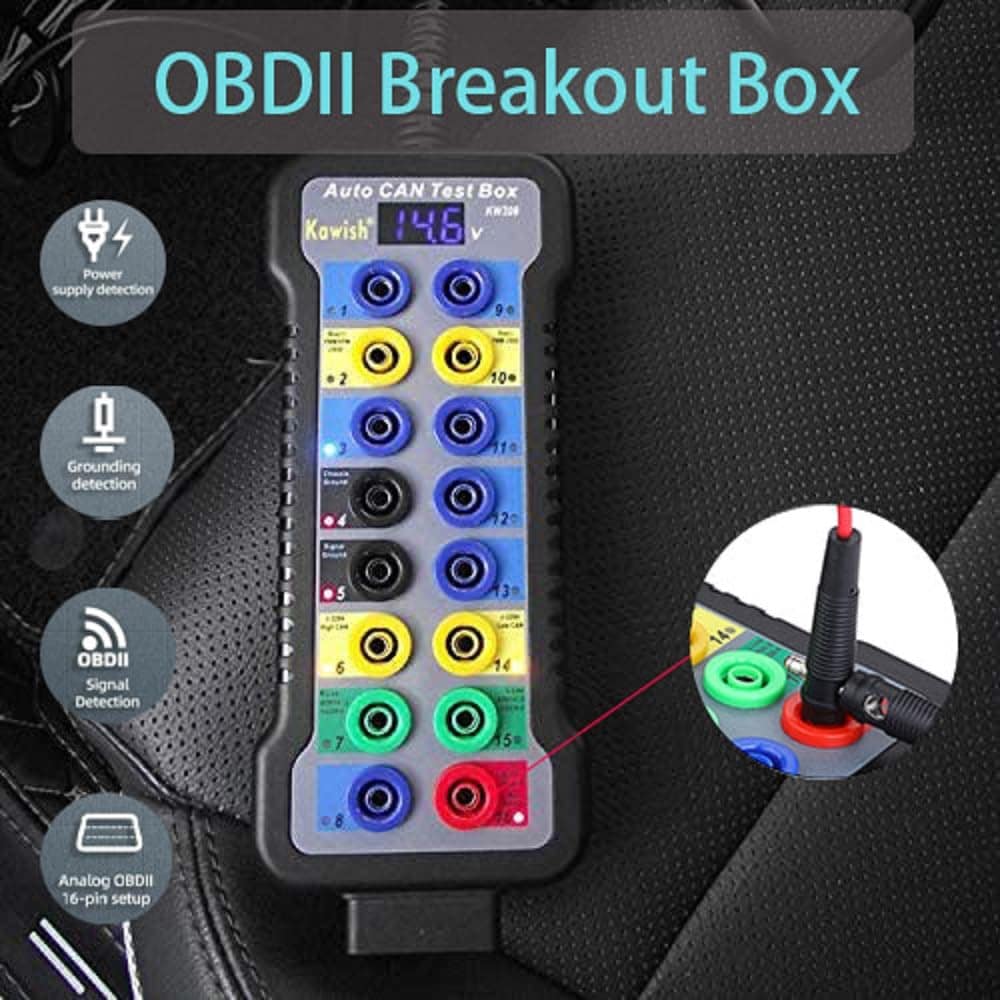

1. Caja de Derivación Auto OBD2: Esta es una Caja de Derivación OBDII Detector de Protocolo para el conector de enlace de diagnóstico OBDII del automóvil, que proporciona fácil acceso al conector OBDII para que después de conectar el sistema OBDII automotriz, los diferentes LEDs de colores en la caja de derivación OBD2 pueden monitorear convenientemente y de forma segura el protocolo, la alimentación y las señales de tierra, lo que ayuda a detectar si el problema es con la ECU o el decodificador del vehículo.
2. LED intermitente de la Caja de Derivación OBDII: Los LEDs proporcionan una rápida indicación de la detección de Protocolo OBDII de problemas de alimentación o tierra. Cuando el lector de códigos está comunicándose con el vehículo, el LED amarillo (pin 2/6/7/10/14/15) se enciende con una forma de onda de señal. Si se detecta que la tierra del automóvil es normal, el LED verde (pin 4/5) se encenderá sólido. Si se detecta que la fuente de alimentación del automóvil es normal, el LED rojo (Pin16) estará siempre encendido.

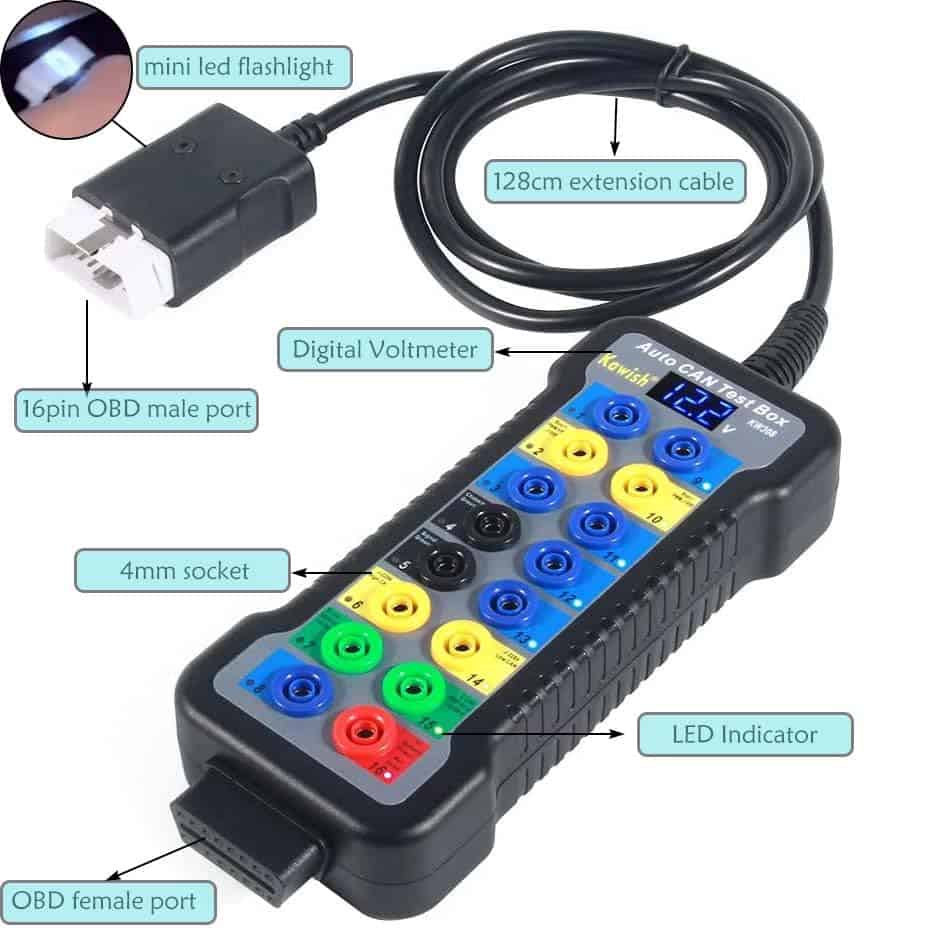

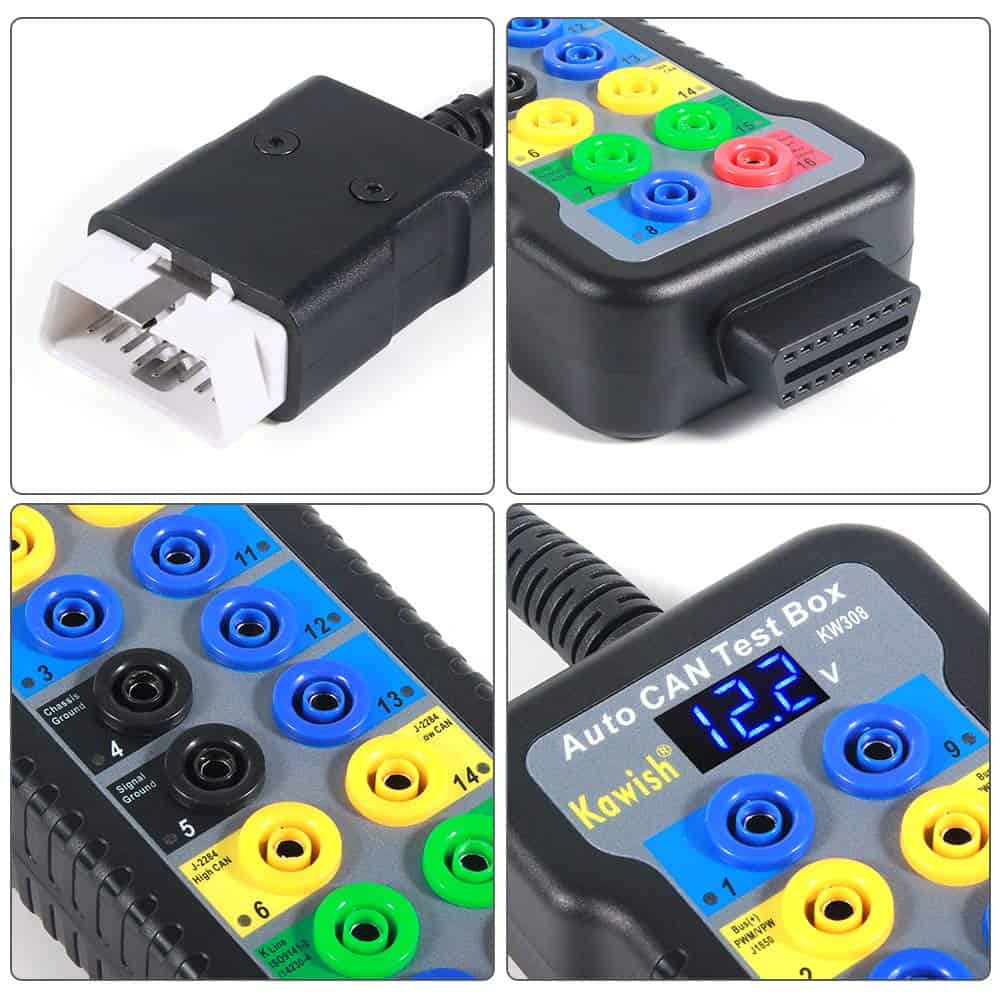

3. Diseño de pantalla digital e interfaz de 16 pines: La caja de derivación DLC de 16 pines para automóvil tiene un diseño de pantalla LED que se agrega para eliminar primero el problema de voltaje del puerto OBD y determinar fácilmente si el cable y el puerto OBD del automóvil están conectados correctamente. El puerto está diseñado con una interfaz de 16 pines, cuando el escáner OBD2 se comunica con el vehículo, puede conectar fácilmente los 16 pines de la caja de derivación OBDII para realizar más pruebas de manera rápida e intuitiva.

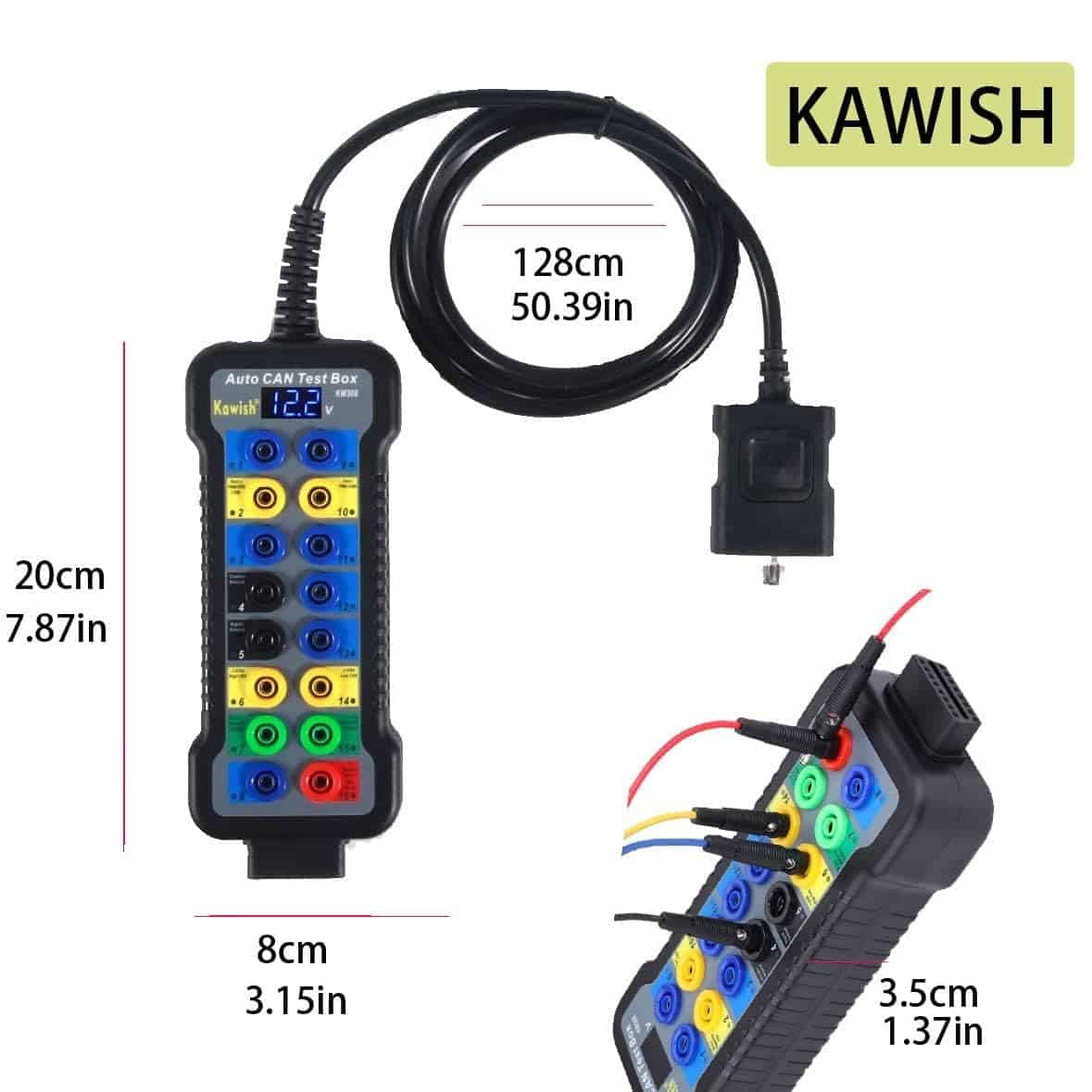

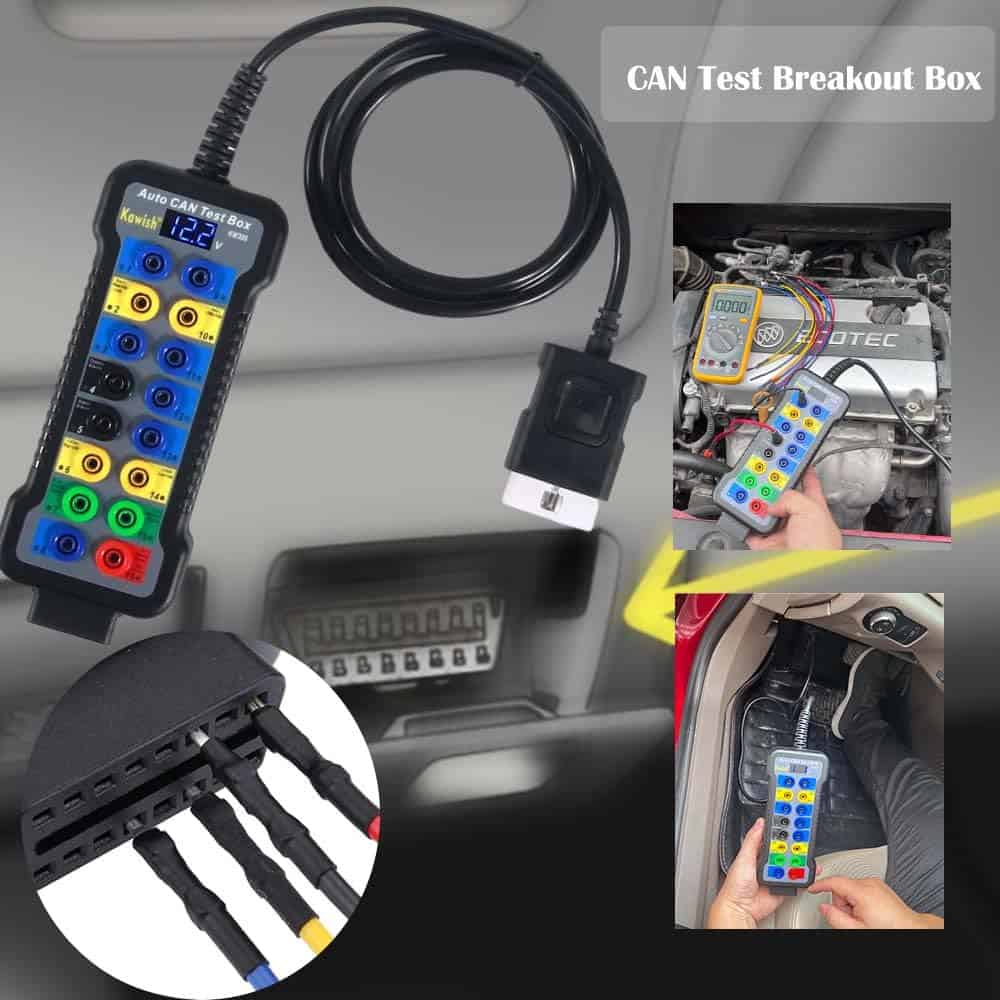

4. Conector banana de 4 mm y cable de extensión de 128 cm: La caja de prueba Can OTC tiene un zócalo de banana de seguridad que acepta todo tipo de conectores banana de 4 mm. Puede conectar un multímetro u osciloscopio al zócalo de banana para detectar la información de señal detallada del puerto iluminado correspondiente. La longitud del cable de la caja de prueba de derivación obd ii es de 128 cm, lo que facilita la conexión de dispositivos y no es necesario operar en un espacio estrecho en el automóvil.
5. Fuerte rendimiento de seguridad: Esta Caja de Derivación de ECU para Automóviles puede evitar que la fuente de alimentación se invierta, y la KW308 sonará una alarma cuando ocurra una conexión inversa. Puede proteger la herramienta de diagnóstico de daños como cortocircuitos de alimentación. El producto viene con una linterna pequeña para ayudar a enchufar el puerto OBD en el automóvil cuando la luz es baja. (No conecte los pines entre sí sin entender los circuitos).
6. Detección de Comunicación/Señal y Fuente de Alimentación/Tierra de OBD2: La caja de derivación automotriz OBD2 puede detectar las señales de alimentación y tierra PWM (J1850), VPW (J1850) ISO 9141-2, DIS/ISO 14230-4 (automóvil de 12V y diésel de 24V) CAN bus (J-2284) (SAEJ1939), También se puede conectar la caja de derivación de protocolo OBDII a un multímetro u osciloscopio para realizar más pruebas si se detecta una señal no identificada. La Caja de Derivación OBDII es perfecta para diagnosticar y actualizar su automóvil o camión.
