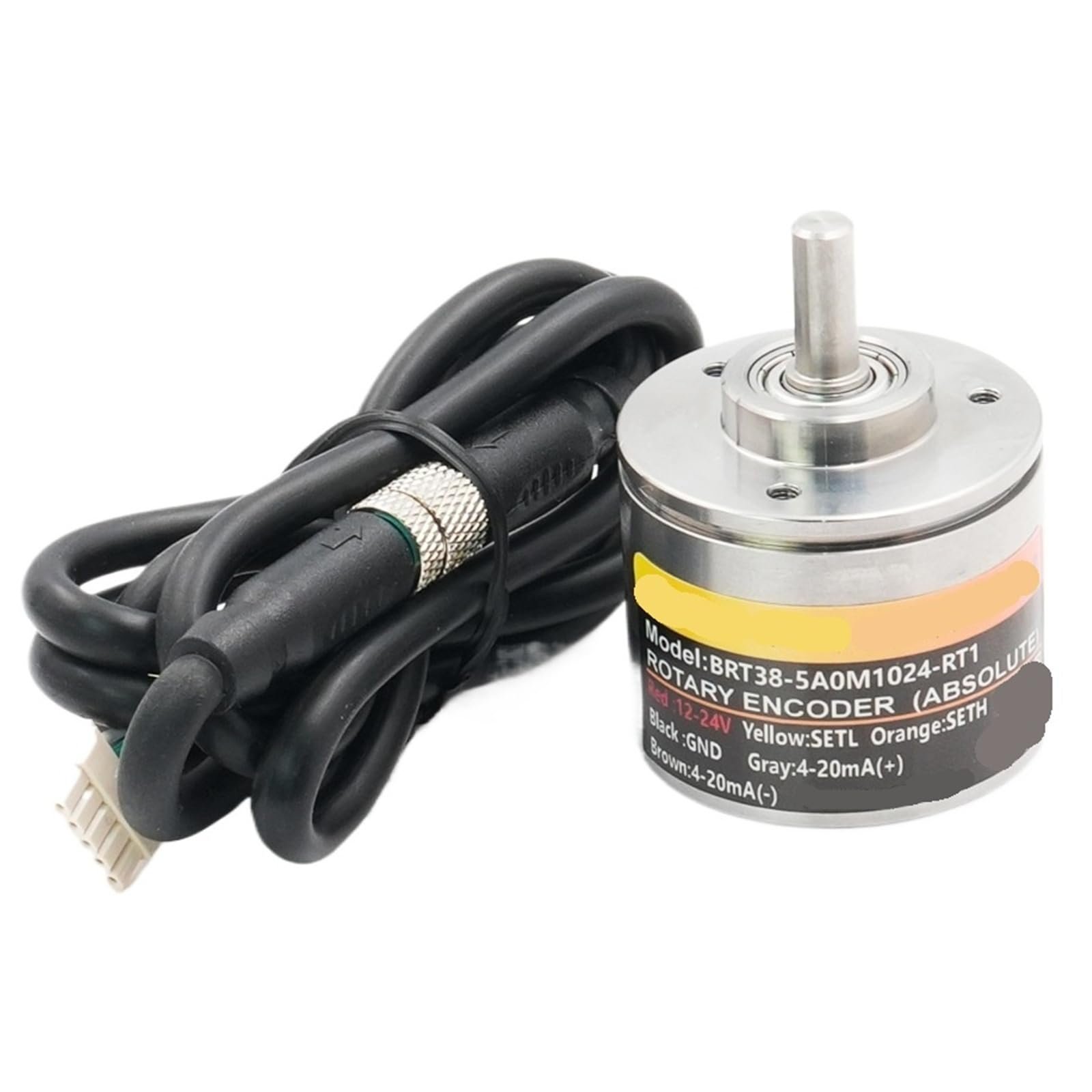

Encoder Magnético Absoluto 6mm IP68 RS485/RS232

Descripción

Incremental encoder

Tipo: Módulo

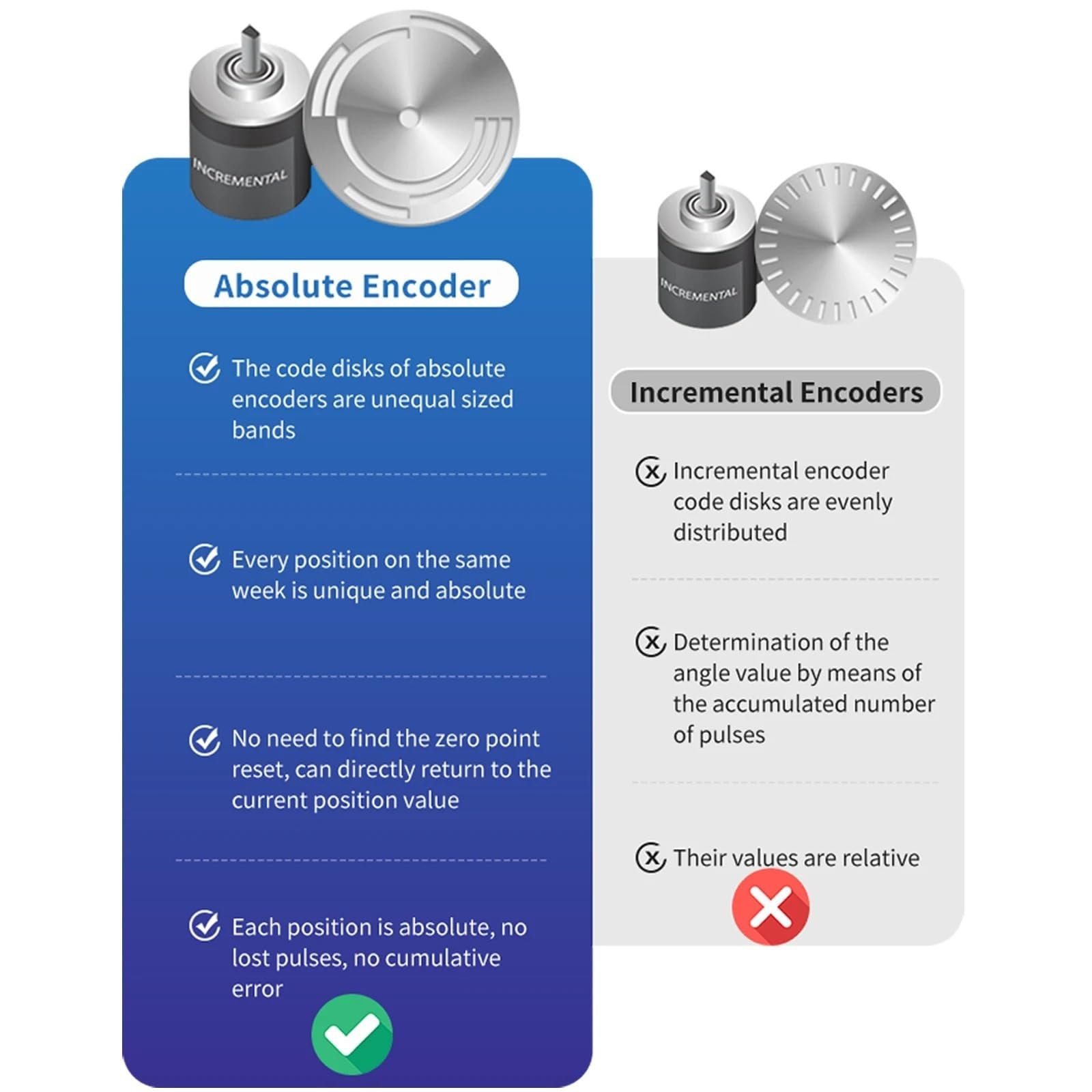

Tecnología del encoder: Absoluto

Memoria ante corte de energía: Single-turn dentro de 0 a 360°

Velocidad mecánica máxima: Single-turn máx. 8000 RPM, Multiturn máx. 3000 RPM

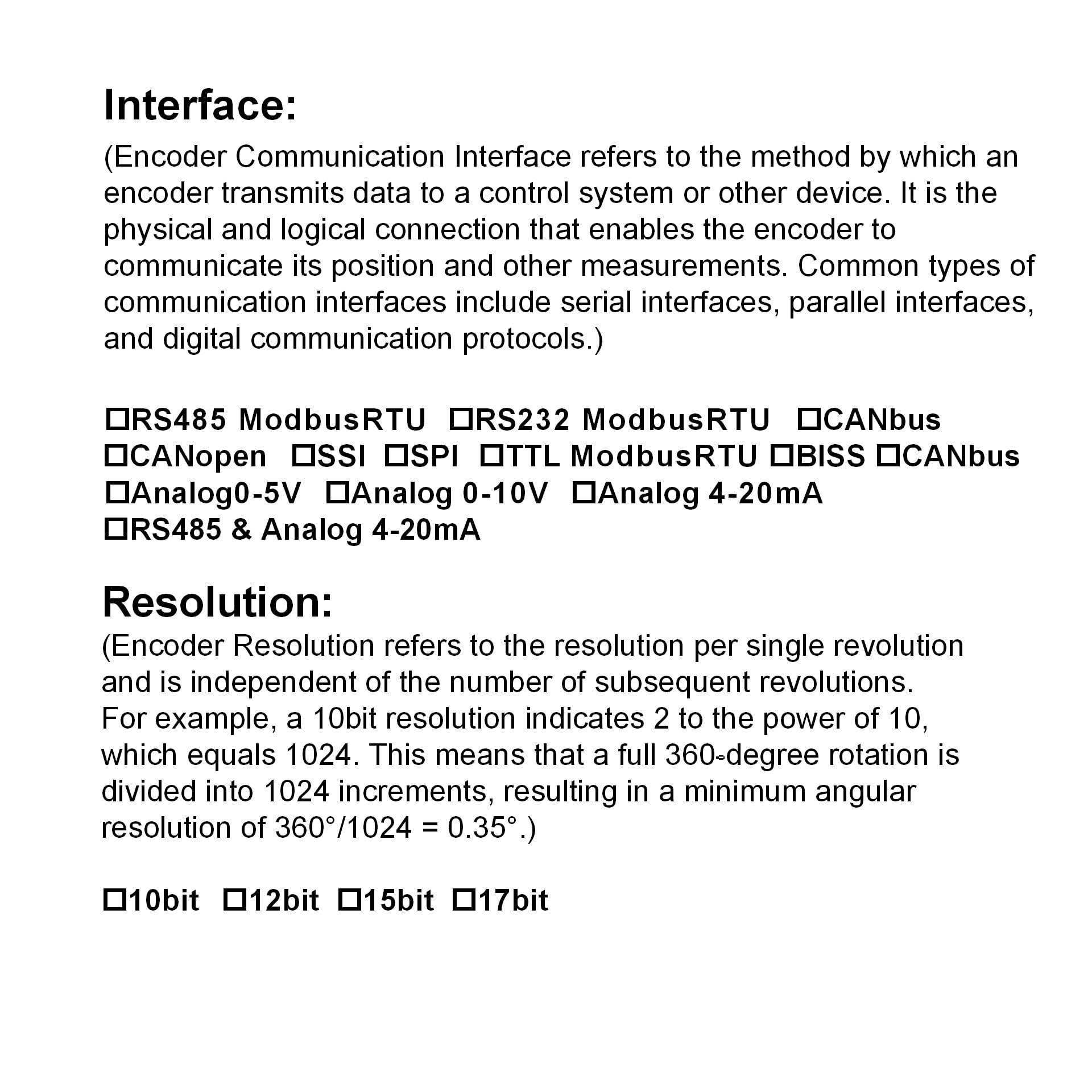

Protocolos de comunicación: SSI, CANopen, CANbus, RS485 Modbus RTU, RS232 Modbus RTU, TTL Modbus RTU, SPI, BISS, Analógico 4-20 mA, Analógico 0-5 V, Analógico 0-10 V, RS485 & Analógico 4-20 mA

Resolución: 1024 (10 bit), 4096 (12 bit), 32768 (15 bit), 131072 (17 bit) por 360°

Single-turn < 50 µs

Vida eléctrica: > 100000 h

Tensión de alimentación: 5 VDC hasta 32 VDC

Tasa de baudios: RS485/RS232/ModBus RTU: 9600–115200 (por defecto 9600); CAN: 100K–1M (por defecto 500K); SSI/BISS: 100K–5M

Tecnología multi-turn: sin batería y con engranaje

Consumo de corriente: máx. 70 mA

Consumo de potencia: máx. 0.38 W

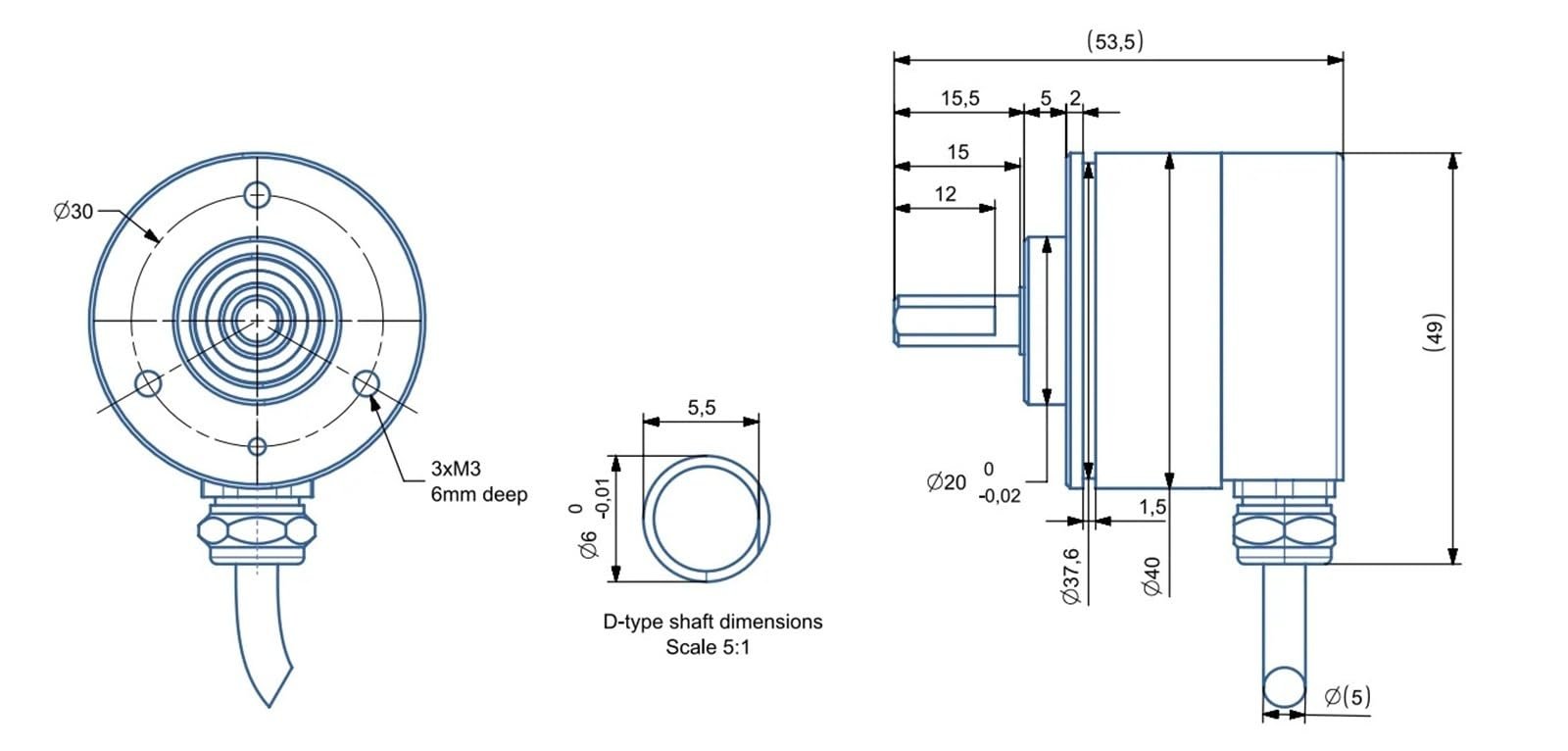

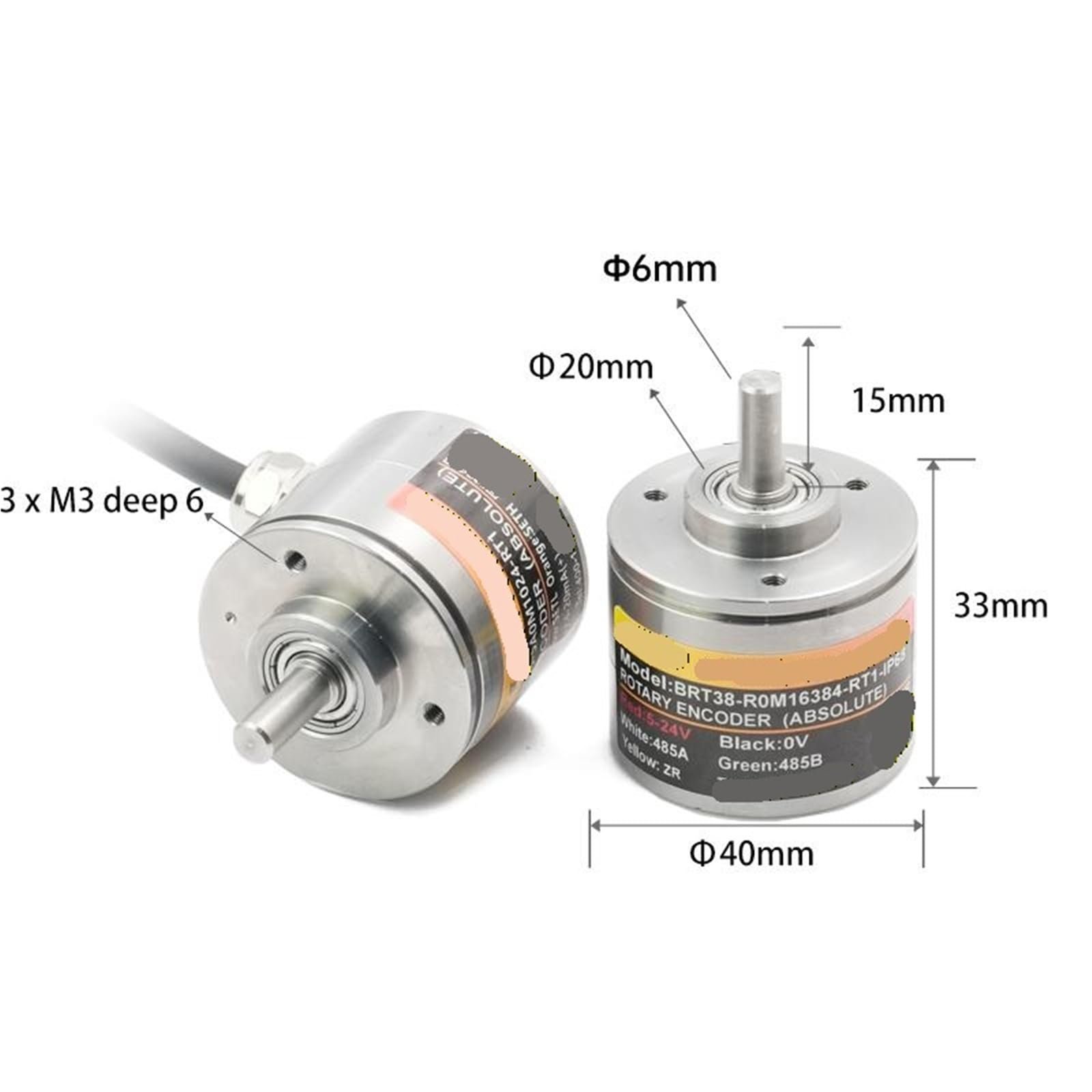

Diámetro del eje: 6 mm

Tipo de eje: eje macizo

Material del eje: acero inoxidable

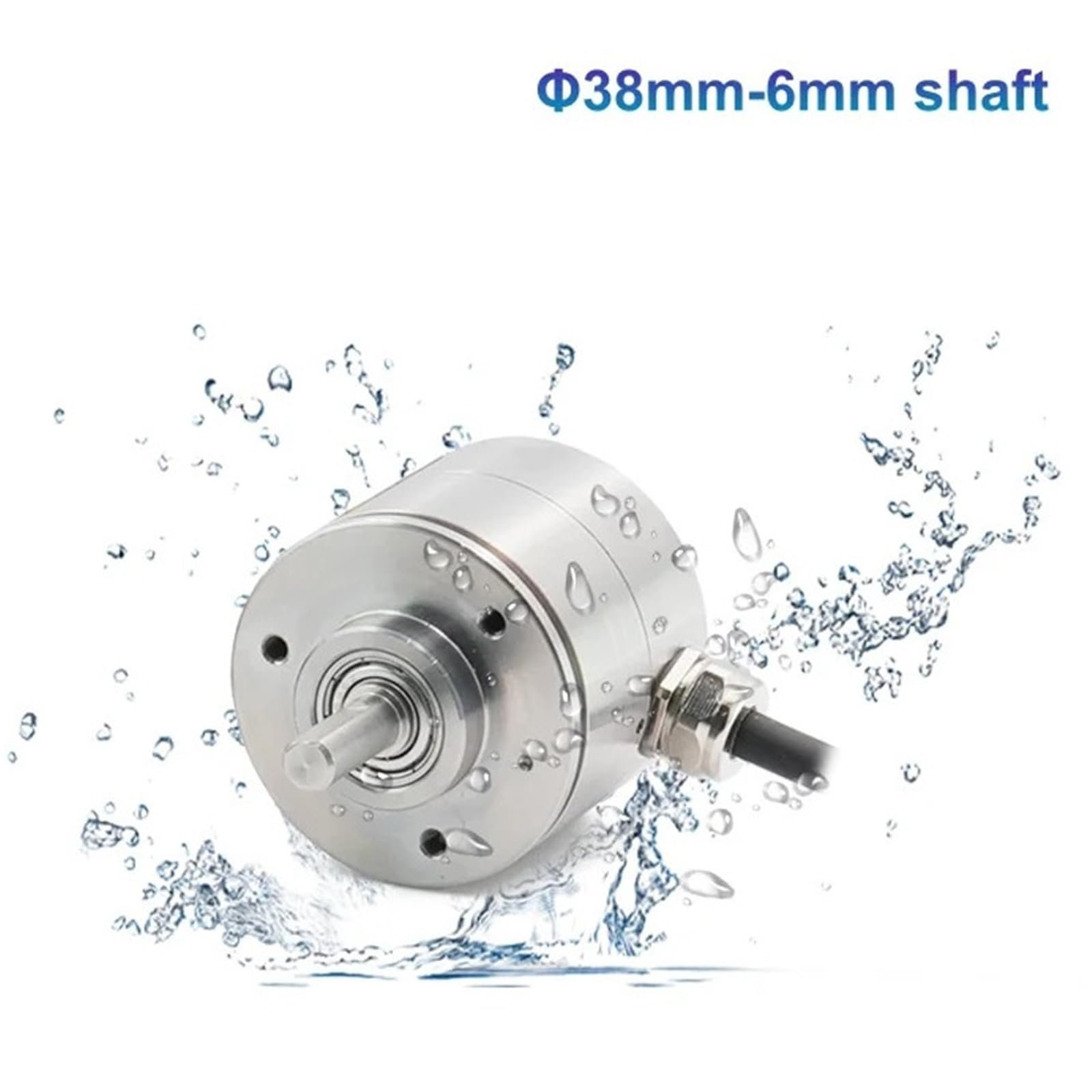

Índice de protección: IP68

Temperatura de trabajo: -40 °C hasta +85 °C

Tipo de conexión: conector macho

Brida: brida de sujeción, eje hueco ciego

Material de la brida: aluminio

Carga axial/radial del eje: 20 N / 80 N

Peso: 86 200g (incluye cable de 1.2 m) <; 0.025

Precisión de repetición single-turn: encoder de alta precisión, grado industrial, durable

1. Incremental encoder

2. Encoder

3. Encoder para robot, encoder para servomotor, encoder para líneas de producción automatizadas
