Reductor planetario 90° Nema23 PXW57/PXW60

Descripción

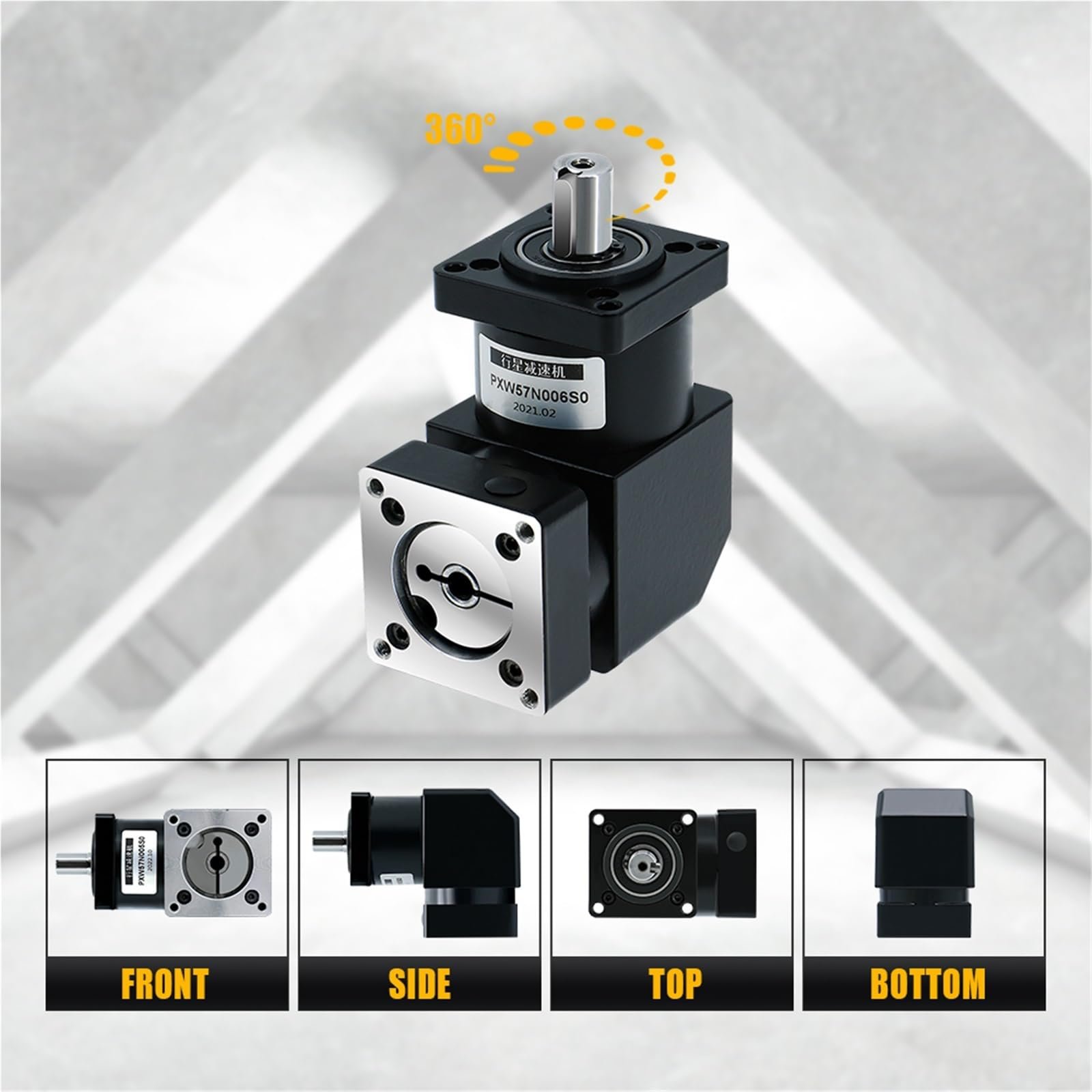

motor drives Reducers 1PCS PXW57 /PXW60 Reductor planetario de ángulo recto

Especificaciones del producto:

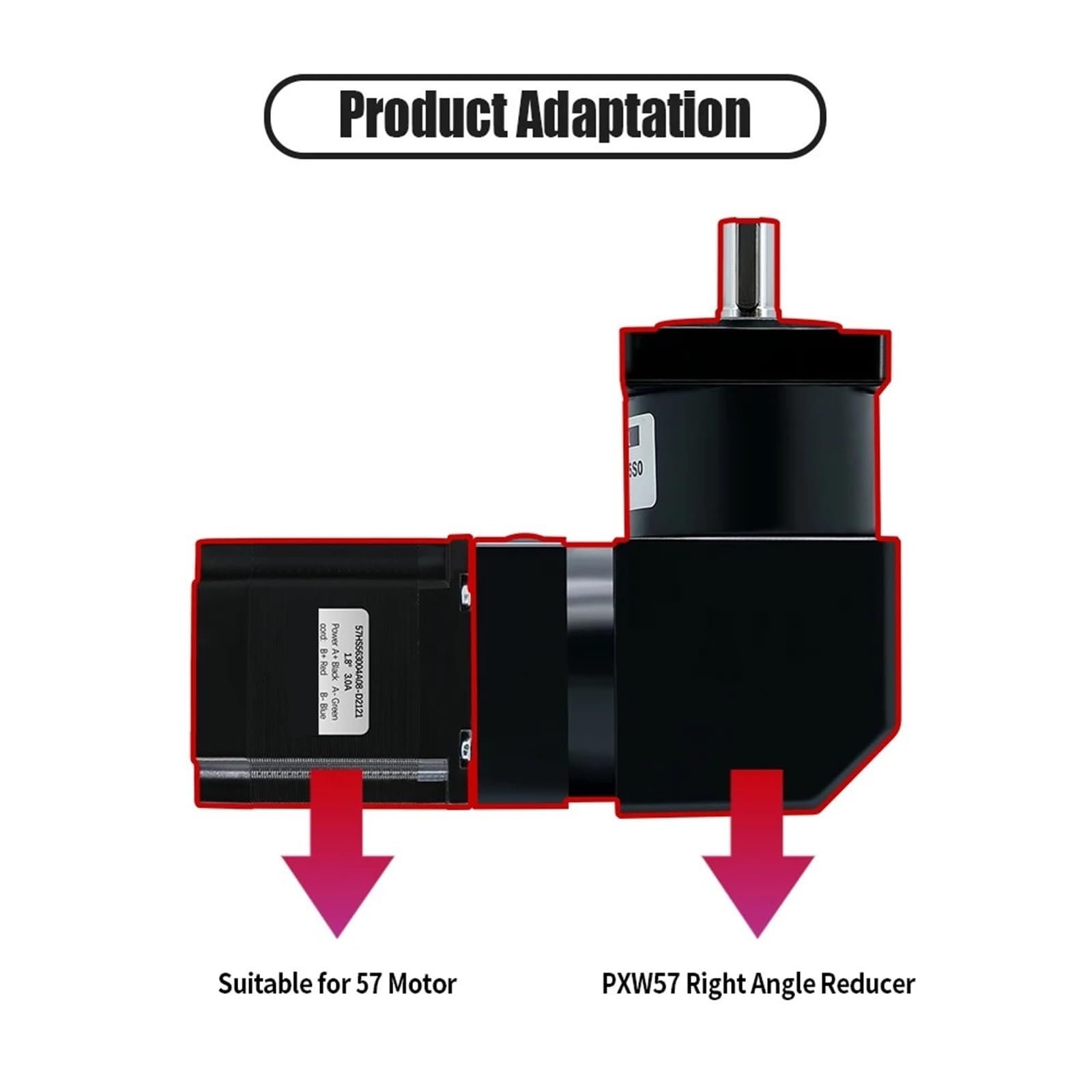

Compatible con motor: motor paso a paso/servo con montaje Nema23

Relaciones de reducción: 16, 20, 24, 30, 36, 40, 50, 60 (indique la relación requerida al realizar el pedido)

Tipo de engranaje: caja de engranajes planetaria

Forma estructural: ángulo recto (holgura baja <15 arc-min)

Material: carcasa metálica, engranajes de acero aleado

Aplicaciones: máquinas herramienta CNC, impresoras 3D, máquinas de grabado, robots, equipos de automatización, sistemas de transporte de precisión, etc.

H E N G L I Z I D O N G H U A

Contenido del empaque:

1 pieza PXW57 / PXW60 Reductor planetario de ángulo recto (Relación opcional: 16/20/24/30/36/40/50/60)

Diseño en ángulo recto: maestro en la utilización del espacio

La estructura única de eje de entrada/salida a 90° permite optimizar fácilmente el diseño mecánico e instalarlo en espacios reducidos, superando cuellos de botella de diseño y permitiendo equipos más compactos y eficientes.

Estructura planetaria: símbolo de potencia y precisión

Con engranajes planetarios de acero aleado de alta resistencia, presenta elevada rigidez y baja holgura. El par de salida aumenta de manera notable, funciona de forma suave y silenciosa, y no teme a cargas elevadas, garantizando una transmisión precisa y sin errores para mejorar la precisión de mecanizado y posicionamiento.

Múltiples relaciones de reducción: solución integral

Ofrecemos diversas opciones de relación de reducción (16, 20, 24, 30, 36, 40, 50, 60). Tanto si necesita mayor par de salida como un mejor emparejamiento de velocidad, puede encontrar la relación adecuada para su aplicación.

Compatibilidad y fácil instalación

Diseño con interfaz estándar Nema23, compatible con la mayoría de motores paso a paso y servomotores del mercado. No requiere adaptaciones complejas, reduciendo tiempos de I+D y ensamblaje, facilitando la integración.

Calidad de grado industrial

Diseñado para entornos industriales exigentes, fabricado con procesos de precisión y materiales resistentes al desgaste, asegurando funcionamiento estable y confiable en centros de mecanizado CNC, brazos robóticos, líneas de producción automatizadas y otras aplicaciones.

H E N G L I Z I D O N G H U A PXW57/60 Reductor planetario de ángulo recto

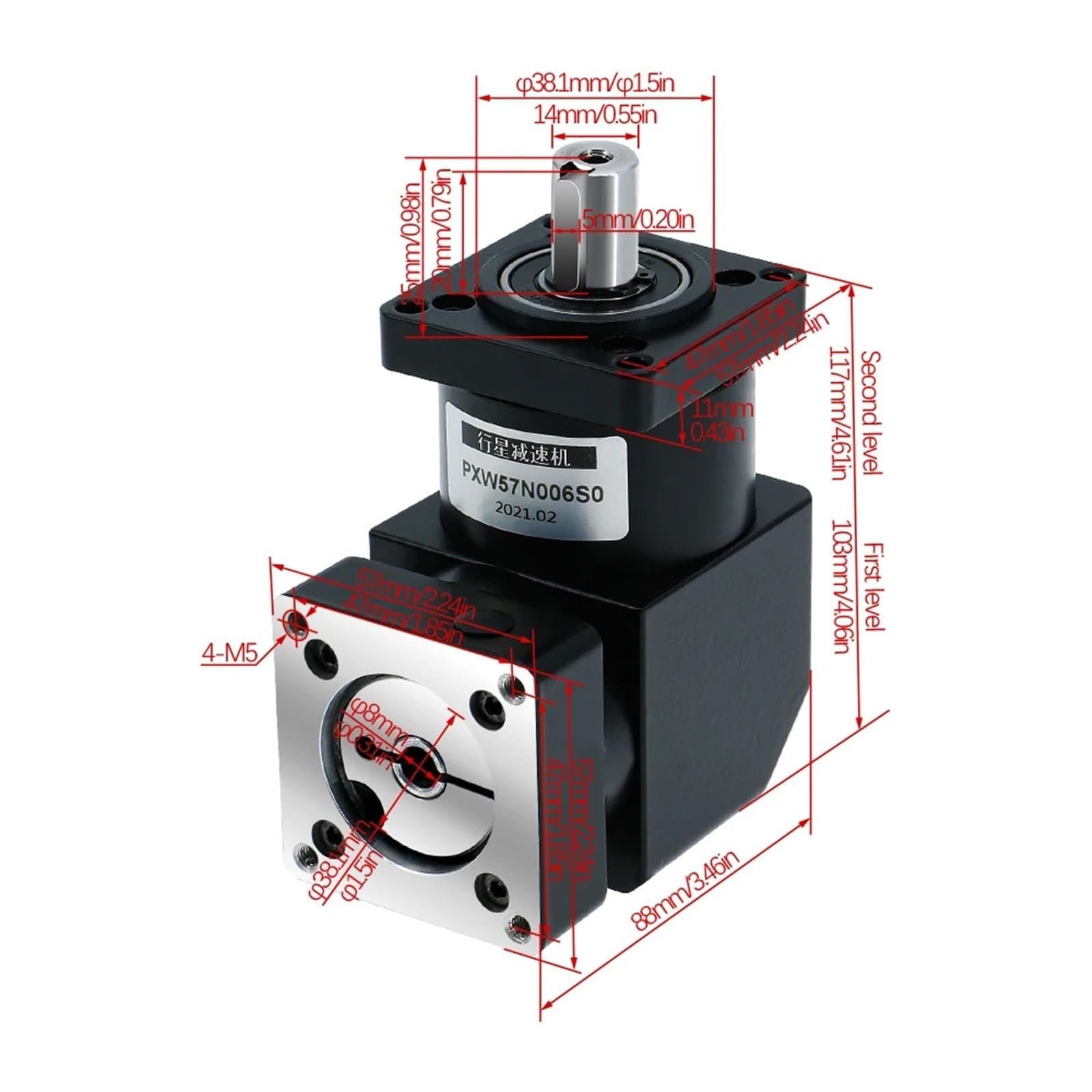

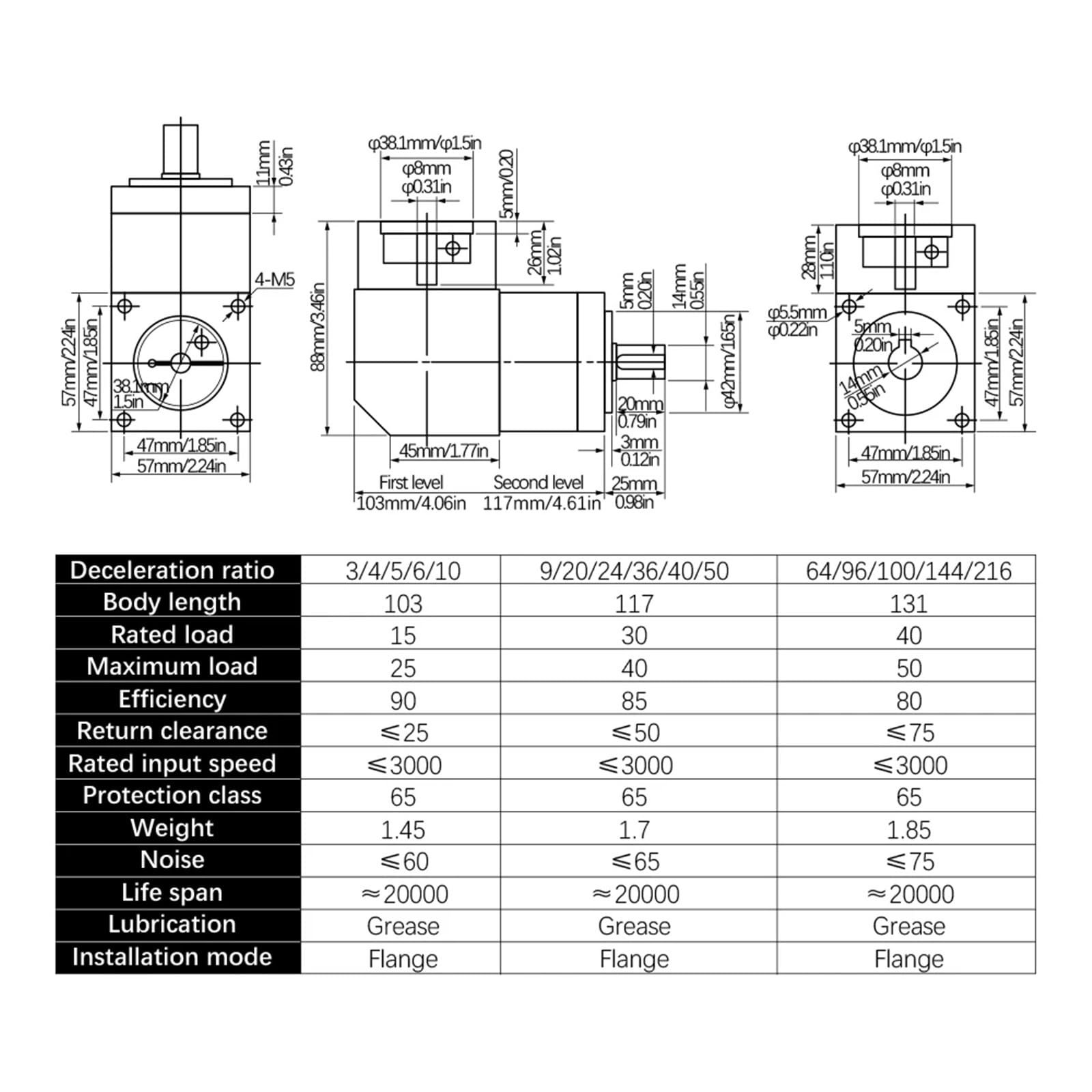

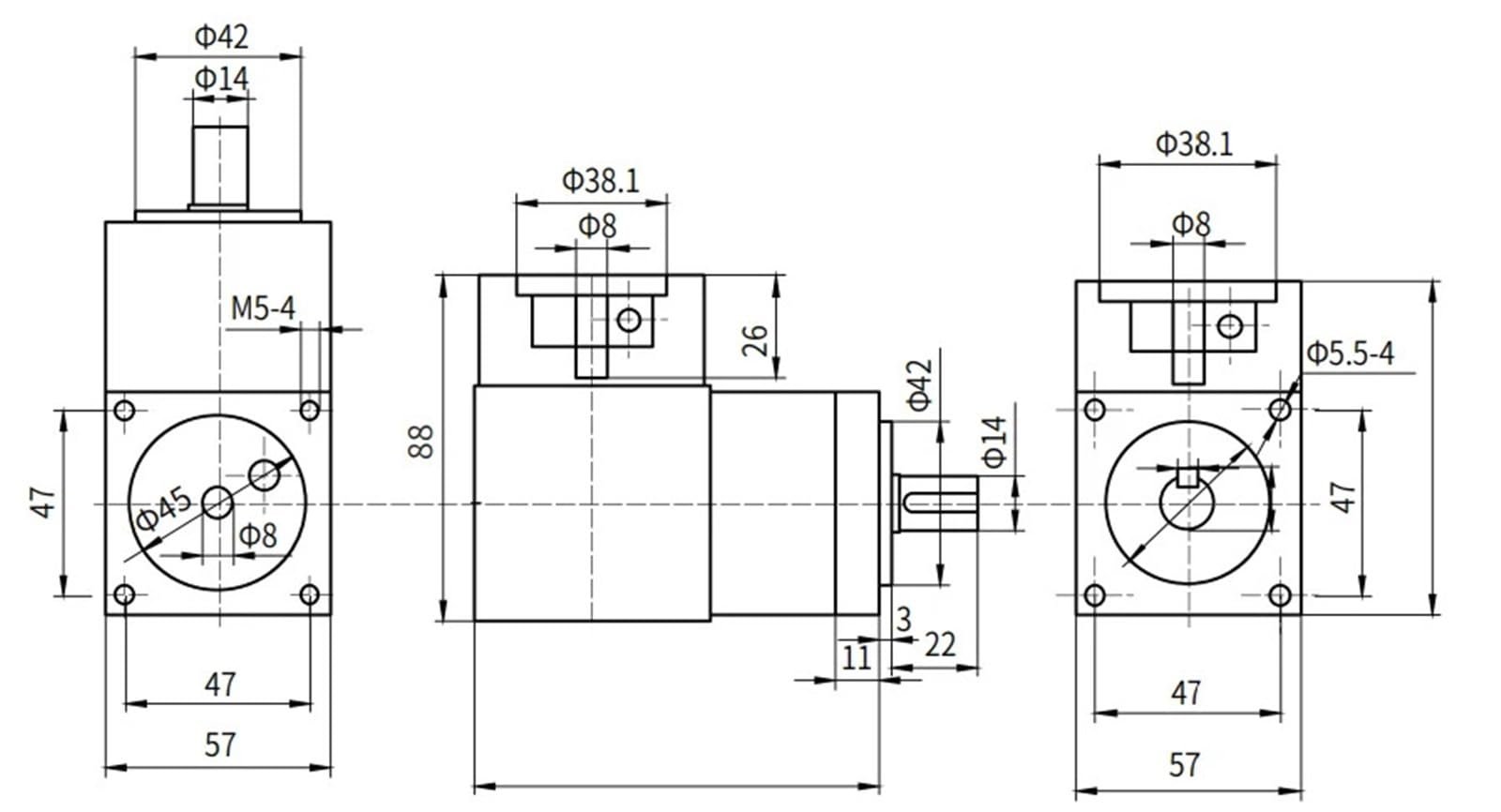

PXW57 - Especificaciones por tamaño:

- Grupos de relación de reducción: 4/5/6/10 | 16/20/24/36 | 64/96/144/216

- Longitud del reductor (mm): 103 | 117 | 131

- Par nominal (N·m): 15 | 30 | 40

- Par máximo (N·m): 25 | 40 | 50

- Eficiencia a plena carga (%): 90 | 86 | 80

- Precisión de holgura (arcmin): 20 | 30 | 65

- Grado IP: 65 | 65 | 65

- Peso (kg): 0.8 | 1.1 | 1.1

- Ruido (dB): 60 | 60 | 60

- Vida útil (h): 20000 | 20000 | 20000

- Lubricación: grasa (lubricación a largo plazo)

- Tipo de montaje: brida

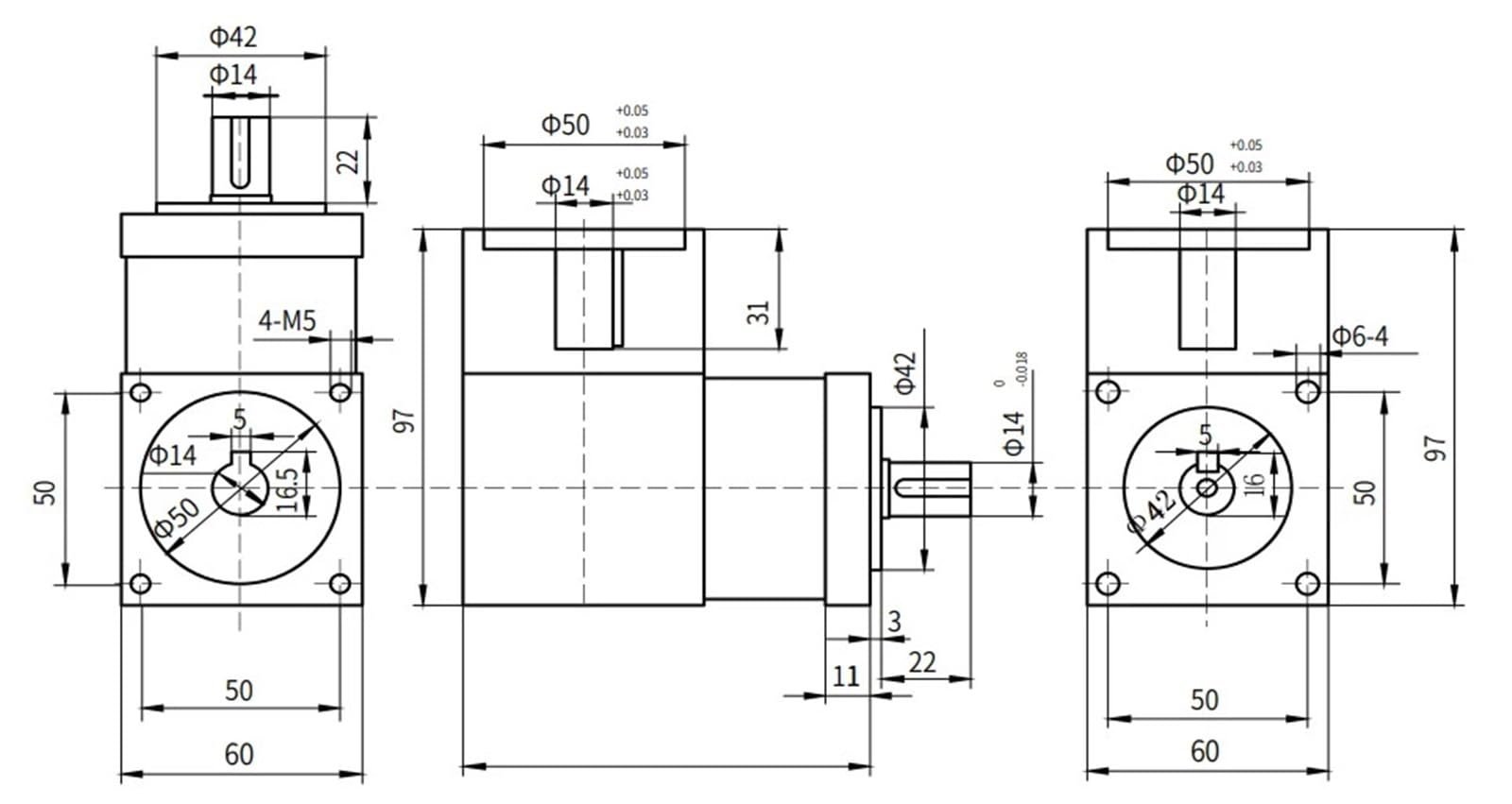

PXW60 - Especificaciones por tamaño:

- Grupos de relación de reducción: 4/5/6/10 | 16/20/24/36 | 64/96/144/216

- Longitud del reductor (mm): 103 | 117 | 131

- Par nominal (N·m): 15 | 30 | 40

- Par máximo (N·m): 25 | 40 | 50

- Eficiencia a plena carga (%): 90 | 86 | 80

- Precisión de holgura (arcmin): 20 | 30 | 65

- Grado IP: 65 | 65 | 65

- Peso (kg): 0.8 | 1.1 | 1.1

- Ruido (dB): 60 | 60 | 60

- Vida útil (h): 20000 | 20000 | 20000

- Lubricación: grasa (lubricación a largo plazo)

- Tipo de montaje: brida
