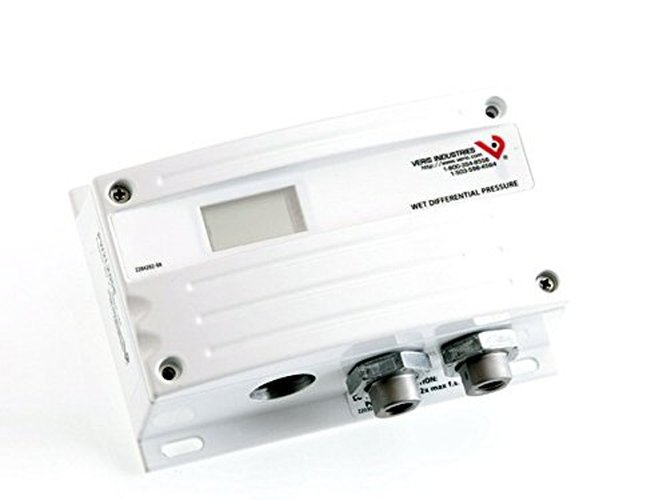

Veris PW2LX03S Transductor de Presión Húmeda 0-50 PSID

Descripción

Entrada de alimentación: 12 a 24 VDC, alimentación en loop

Consumo máximo: 29 mA

Salida: Transmisor de 2 hilos; seleccionable por el usuario 4-20 mA (recortado y limitado)

Precisión @25 °C*: Rangos A B C: 1% F.S.; Rango D: 2% F.S.**

Amortiguación de picos: Electrónica; promedio de 5 segundos

Rangos de presión (seleccionables): 0-5/10/25/50 psid (0-0.34/0.69/1.72/3.45 bar)

Entorno operativo del producto: -10 a 55 °C (-140 a 130 °F); 0 a 90% HR sin condensación

Estabilidad a largo plazo: 0.25% por año

Ajuste de cero: Auto-cero mediante botón

Material de la carcasa: Aluminio blanco con recubrimiento en polvo

Sensor - Compatibilidad con medios: Compatible con medios compatibles con acero inoxidable 17-4 PH

Presión de prueba (proof): Máx. 2× el rango F.S.

Presión de estallido (burst): Máx. 5× el rango F.S.

Rango compensado por temperatura: 0 a 50 °C (32 a 122 °F); compensación de cero por temperatura (TC Zero)

Límites de temperatura del medio: -20 a 85 °C (-4 a 185 °F); 0 a 90% HR sin condensación

Conexiones: Rosca hembra 1/8" NPT en acero inoxidable 17-4 PH

Voltajes mínimos de entrada para operación 4-20 mA: lazo de 250 ohm (1-5 V) requiere 12 VDC; lazo de 500 ohm (2-10 V) requiere 15 VDC.

Voltajes mínimos de entrada para operación en voltaje: salida 0-5 VDC requiere 12 VDC; salida 0-10 VDC requiere 15 VDC.

*La precisión combina linealidad, histéresis y repetibilidad.

**FS se define como el rango completo (full span) del rango seleccionado en modo bidireccional.

1. Los transductores de presión húmedo/húmedo de la Serie PW2 incorporan sensores perfilados por microprocesador para una precisión y fiabilidad excepcionales.

2. Fáciles de usar y diseñados para ofrecer un ahorro excepcional en instalación, la Serie PW2 es ideal para medir presión en bombas, filtros, intercambiadores de calor, compresores y otras aplicaciones con medios húmedos no corrosivos.

3. APLICACIONES: Monitorización y control de presión diferencial de bombas; caída de presión diferencial en chillers/calderas; presión diferencial en sistemas CW/HW. CARACTERÍSTICA: El conmutador de salida seleccionable por jumper para operación normal (4-20 mA) o inversa (20-4 mA) proporciona flexibilidad de aplicación.

4. Carcasa robusta de fundición a presión que proporciona sellado NEMA 4; precisión y estabilidad excepcionales; diseño de doble sensor para mejorar la tolerancia a sobrepresión; amortiguación electrónica de picos controlada por jumper para alta estabilidad; calibración de cero mediante botón (sin potenciómetros de ajuste); menor costo total de instalación; función de intercambio de puertos seleccionable por jumper que elimina costosas reconfiguraciones de tubería cuando los puertos de alta y baja están conectados al revés.

5. Cambie la posición del jumper de "normal" a "swap" y el problema queda resuelto. El diseño de doble sensor elimina, en la mayoría de las aplicaciones, la necesidad de un conjunto de válvula de derivación. Rangos de presión seleccionables mediante interruptor.
