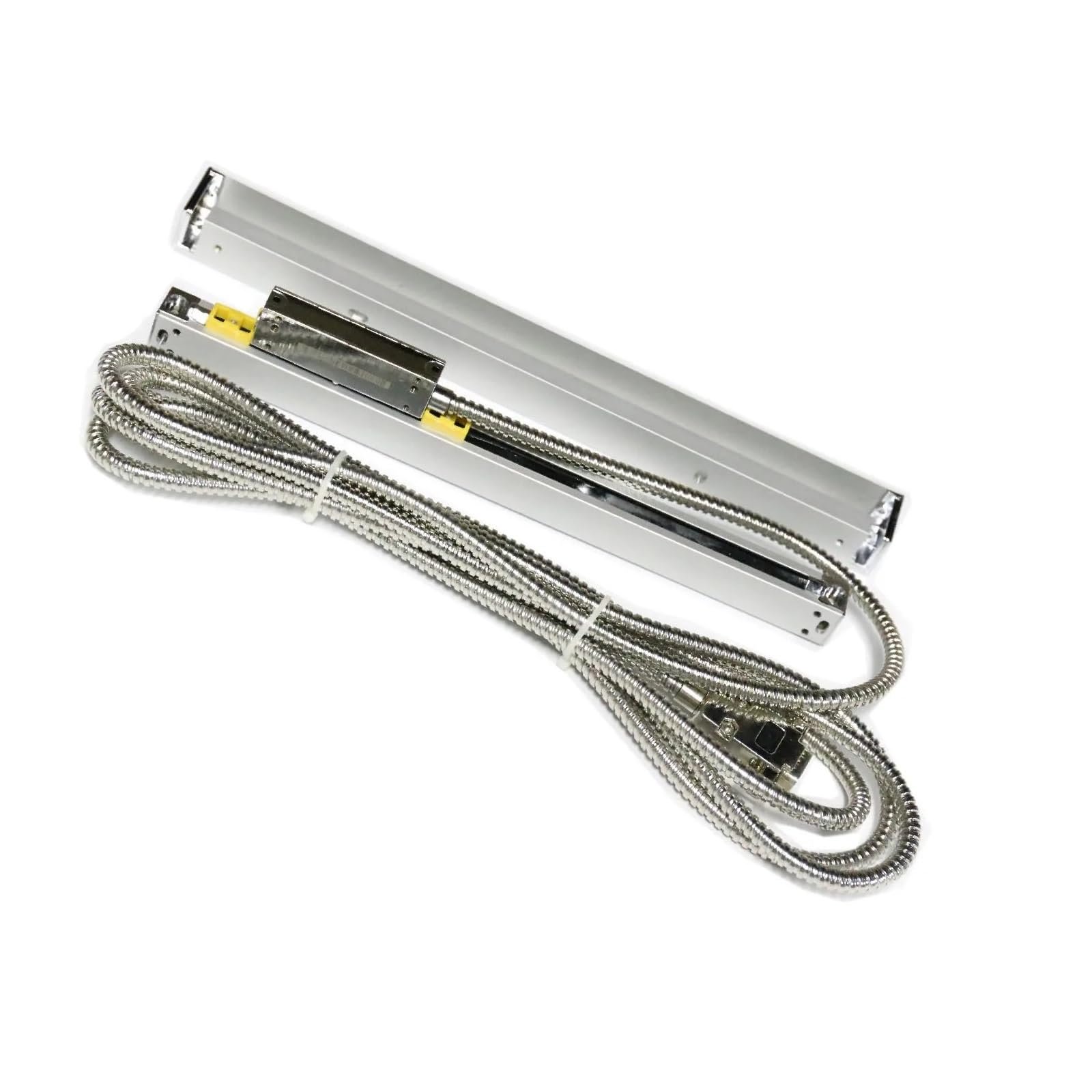

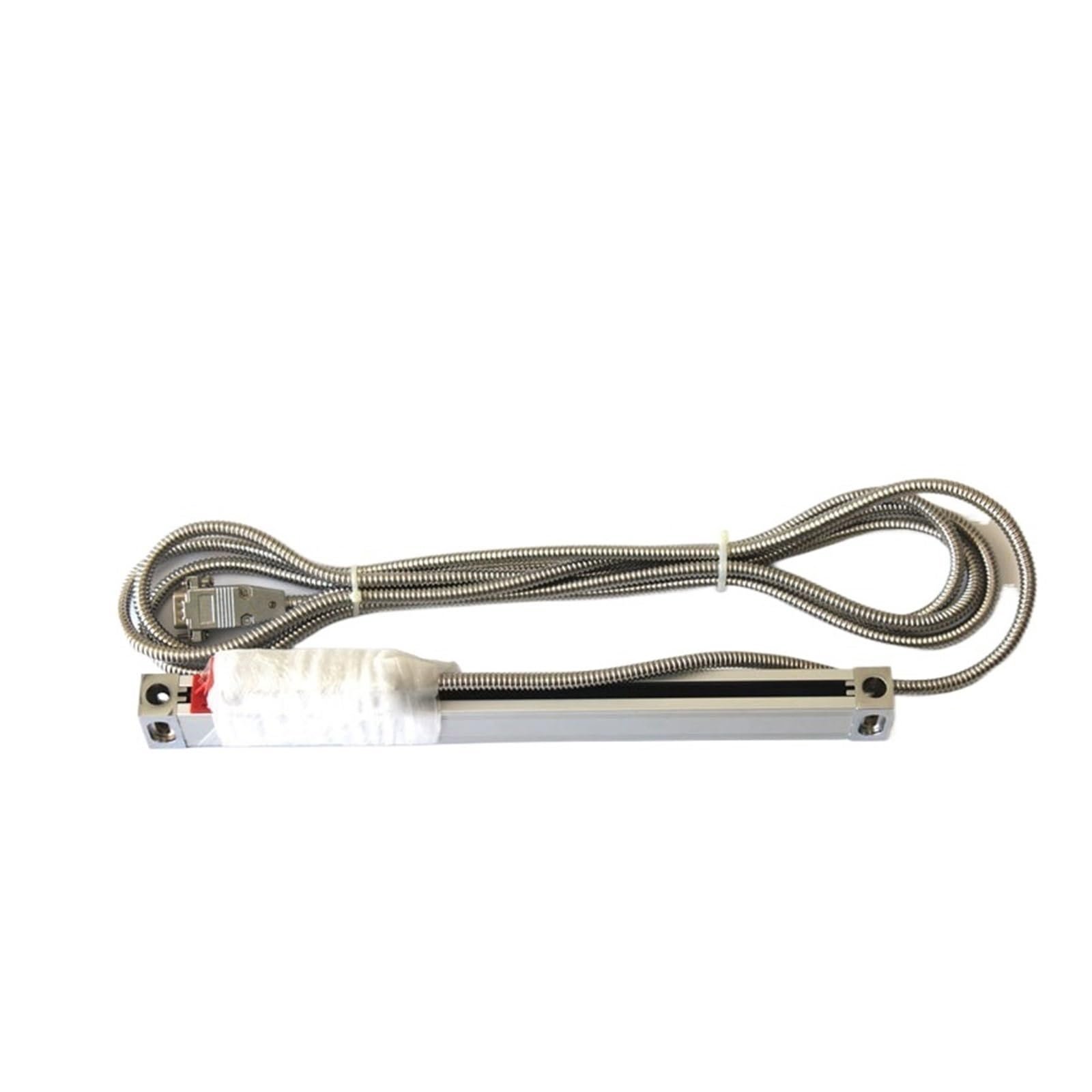

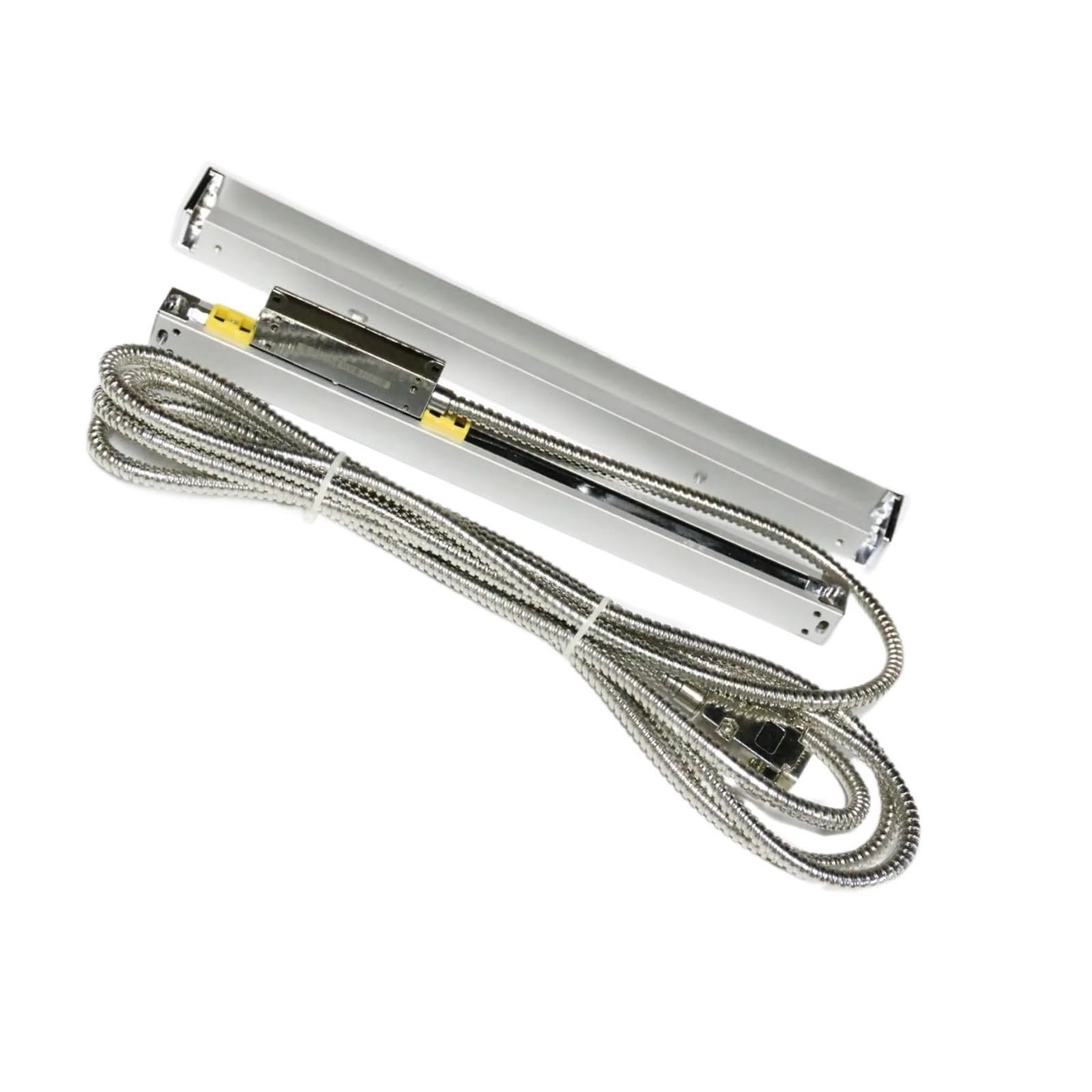

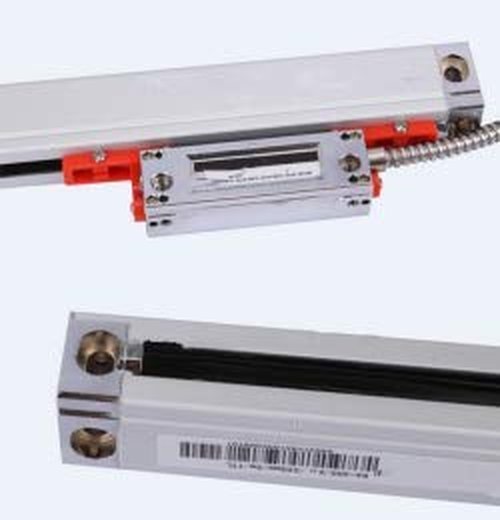

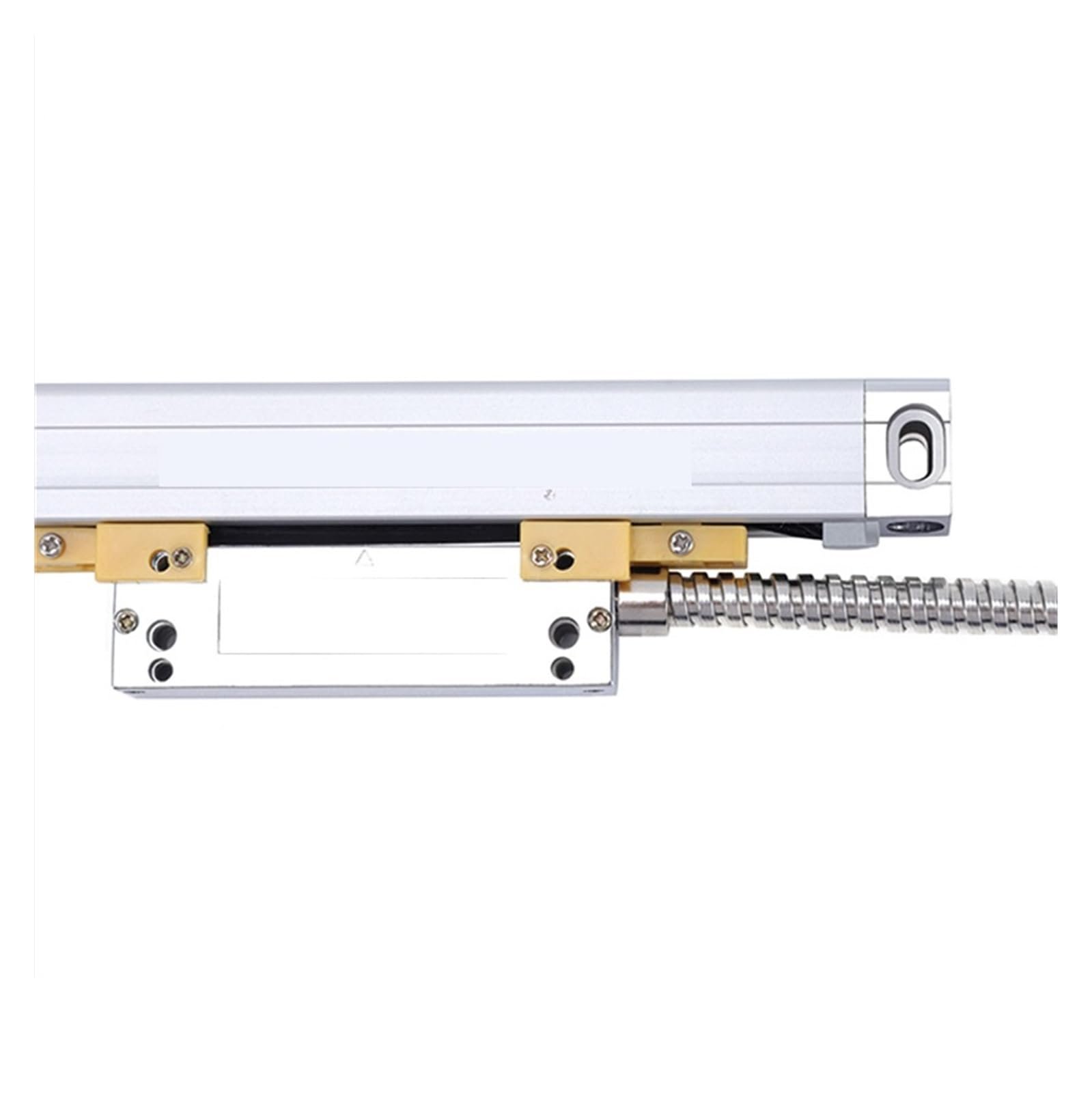

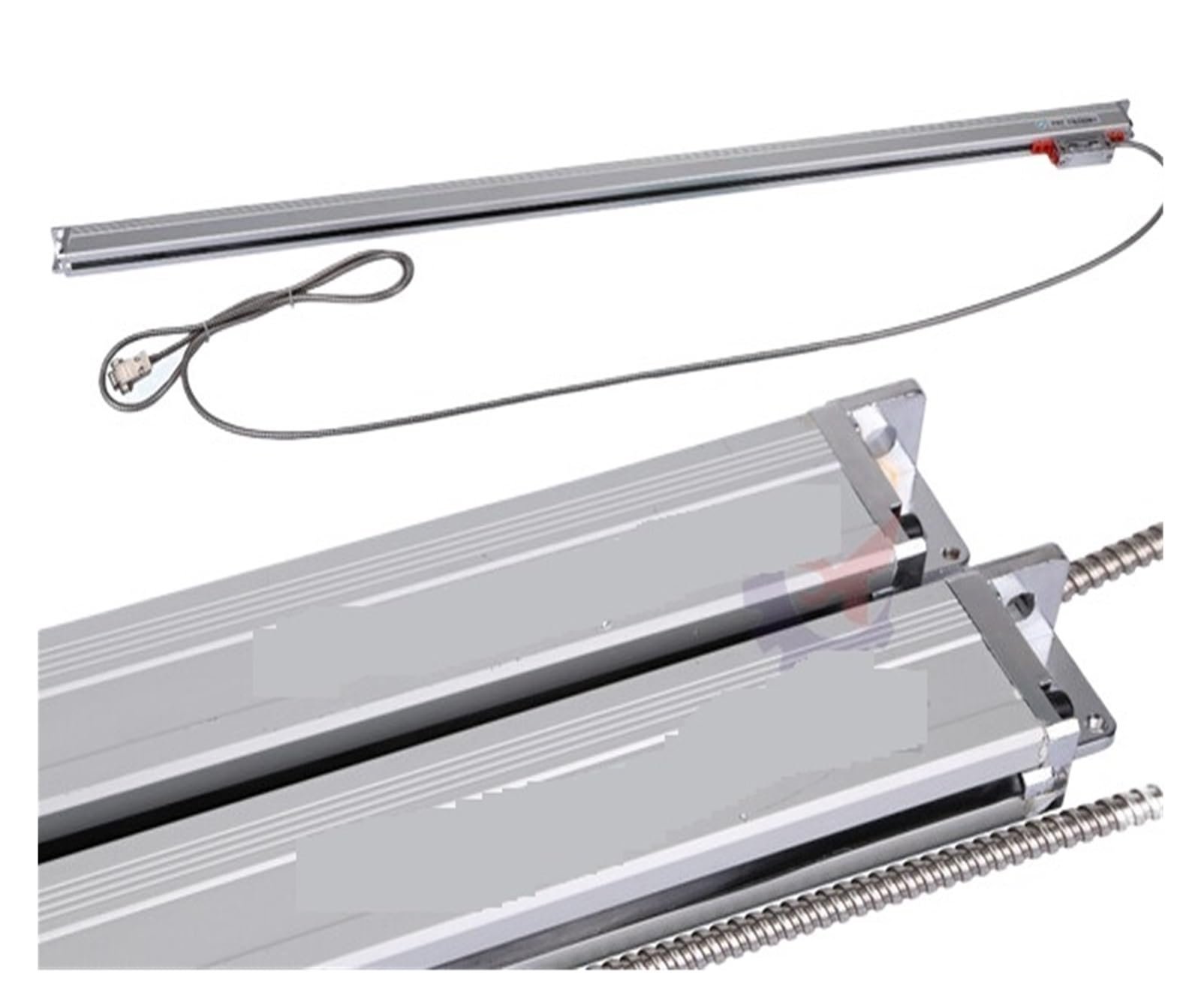

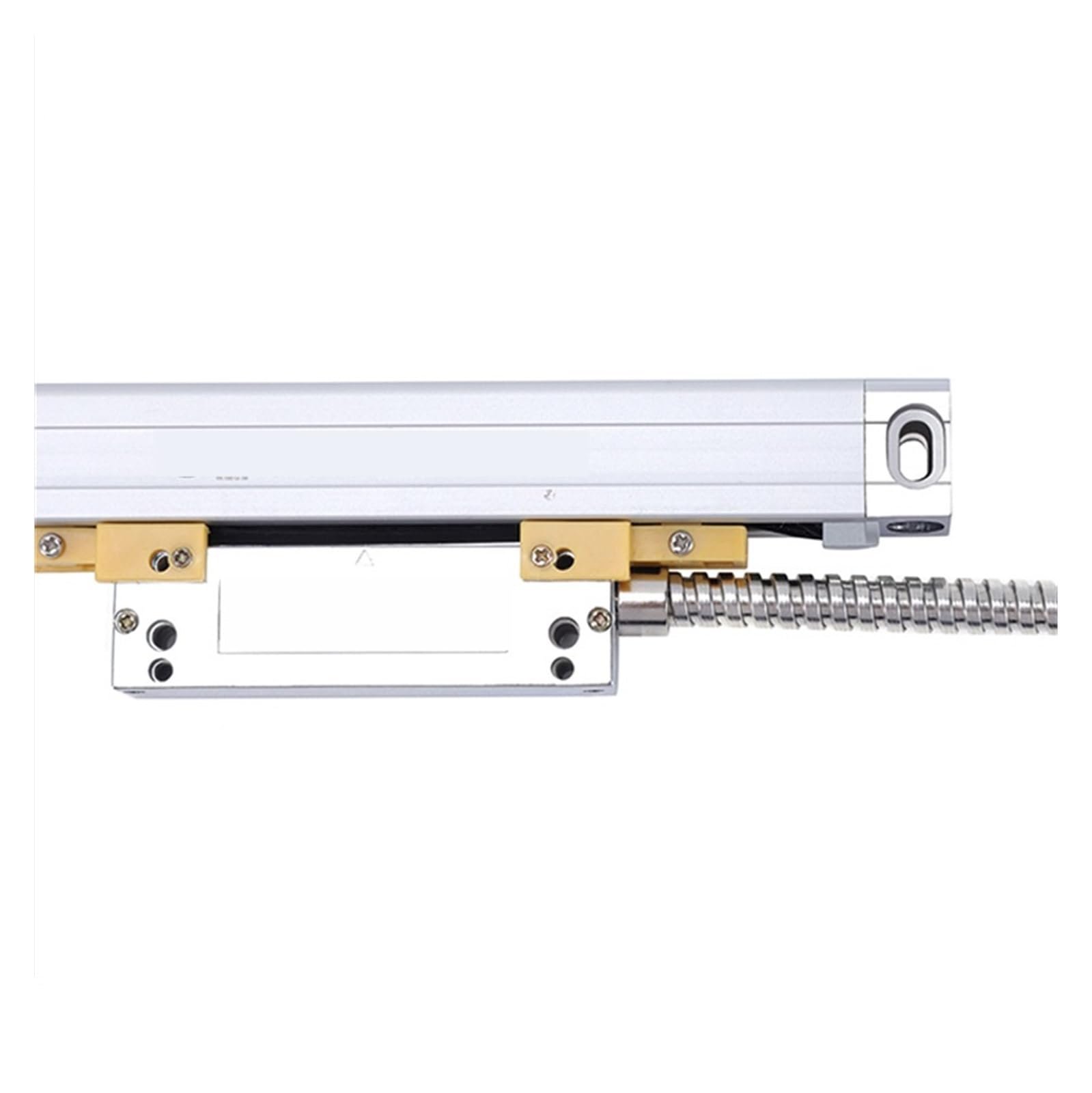

GOWE KA-300 — Escala lineal 470 mm (0.005/0.001 mm)

Descripción

GOWE KA-300 470mm 0.005 mm / 0.001mm resolución escala lineal KA-300 470mm barra de retícula

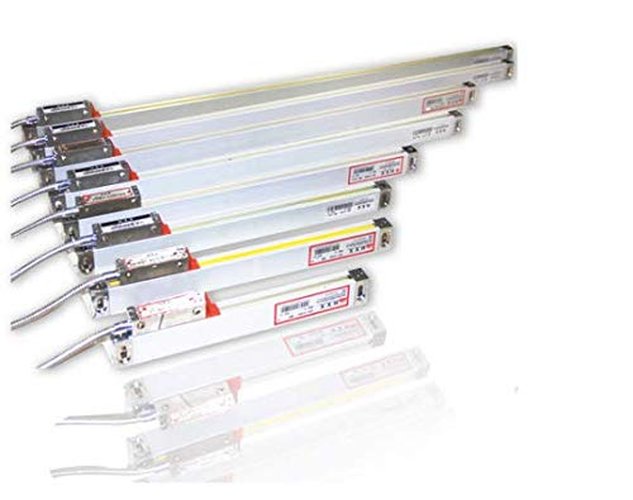

1. Descripción; Todos los tipos de reglas están diseñados para instalarse en distintas máquinas, dependiendo de la altura y longitud de montaje disponibles. El modelo KA-300 es el más utilizado en la mayoría de las máquinas-herramienta. Apariencia estética y sobria, diseño razonable con buena rigidez; la escala lineal KA-300 está disponible en 70 mm–1020 mm. Sección transversal de 25 x 34 mm. Resoluciones: 0.5 / 1 / 5 micras. KA-300 disponible en 70–1020 mm. Sección transversal 25 x 34 mm. Resolución: 0.5/1/5 micras.

2. Parámetros KA-300; Longitud de medición disponible: 470 mm; Sección transversal: 25 mm x 34 mm; Precisión: +/- 3, 5, 10 (20° , 680 F 1000 mm); Punto de referencia: una unidad cada 50 mm; Velocidad máxima de medición: 60 m/min; Nivel de protección: IP55; Resolución: 1 µm / 5 µm (0.001 mm / 0.005 mm); Señal de salida: TTL / EIA-422-A; Cable estándar: 3 metros; Paso de la barra: 0.02 mm; Alimentación: +5 V ±5%, 80 mA; Temperatura de funcionamiento: 0–45 °C

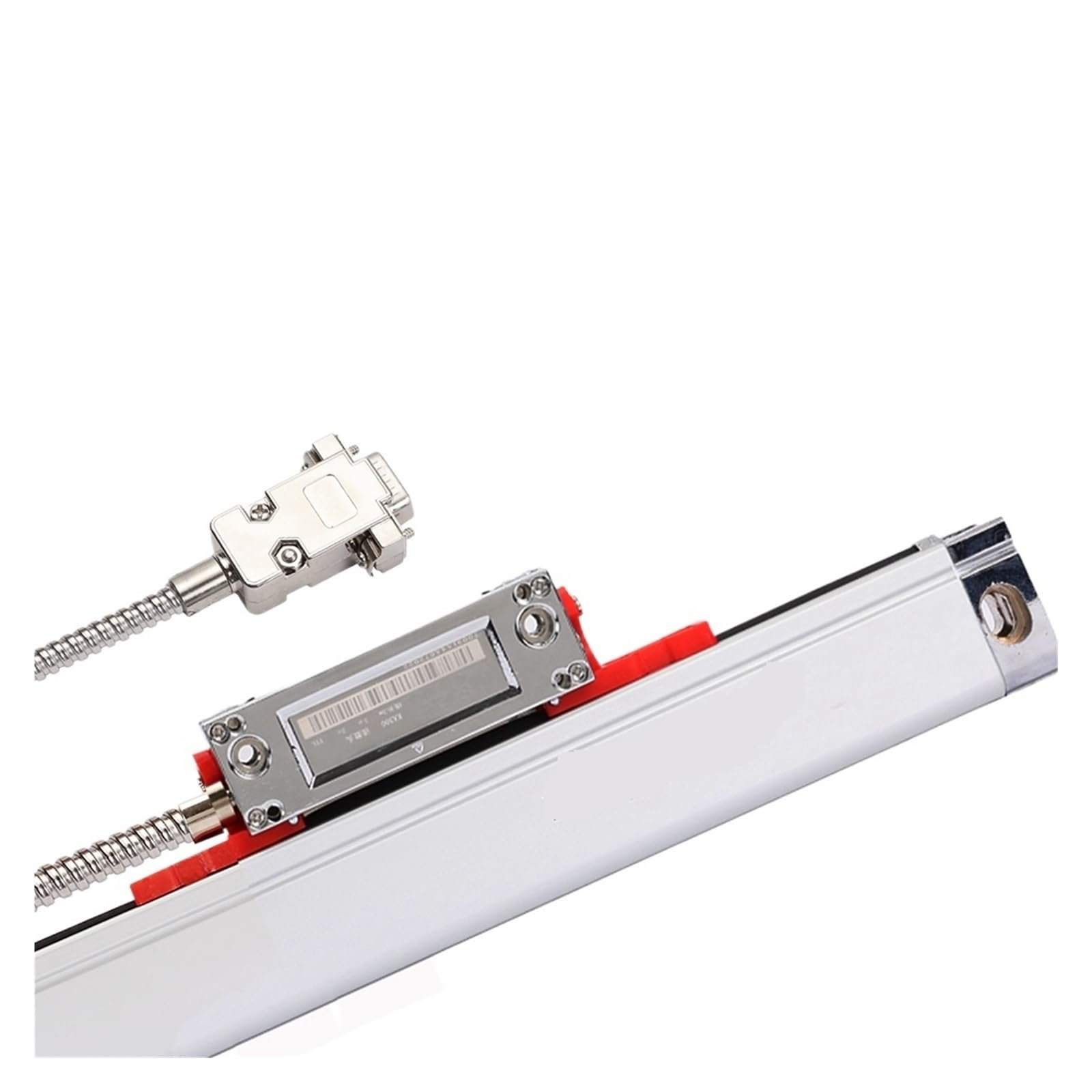

3. Conector: 9 pines; 1.A, 2.OV, 3.B, 4.Empty, 5.Z, 6.A, 7.+5V, 8.B, 9.Z; Observación; Este pedido corresponde a la KA-300 de 470 mm con resolución de 0.005 mm (5 µm) e incluye cubierta protectora y accesorios de montaje.
