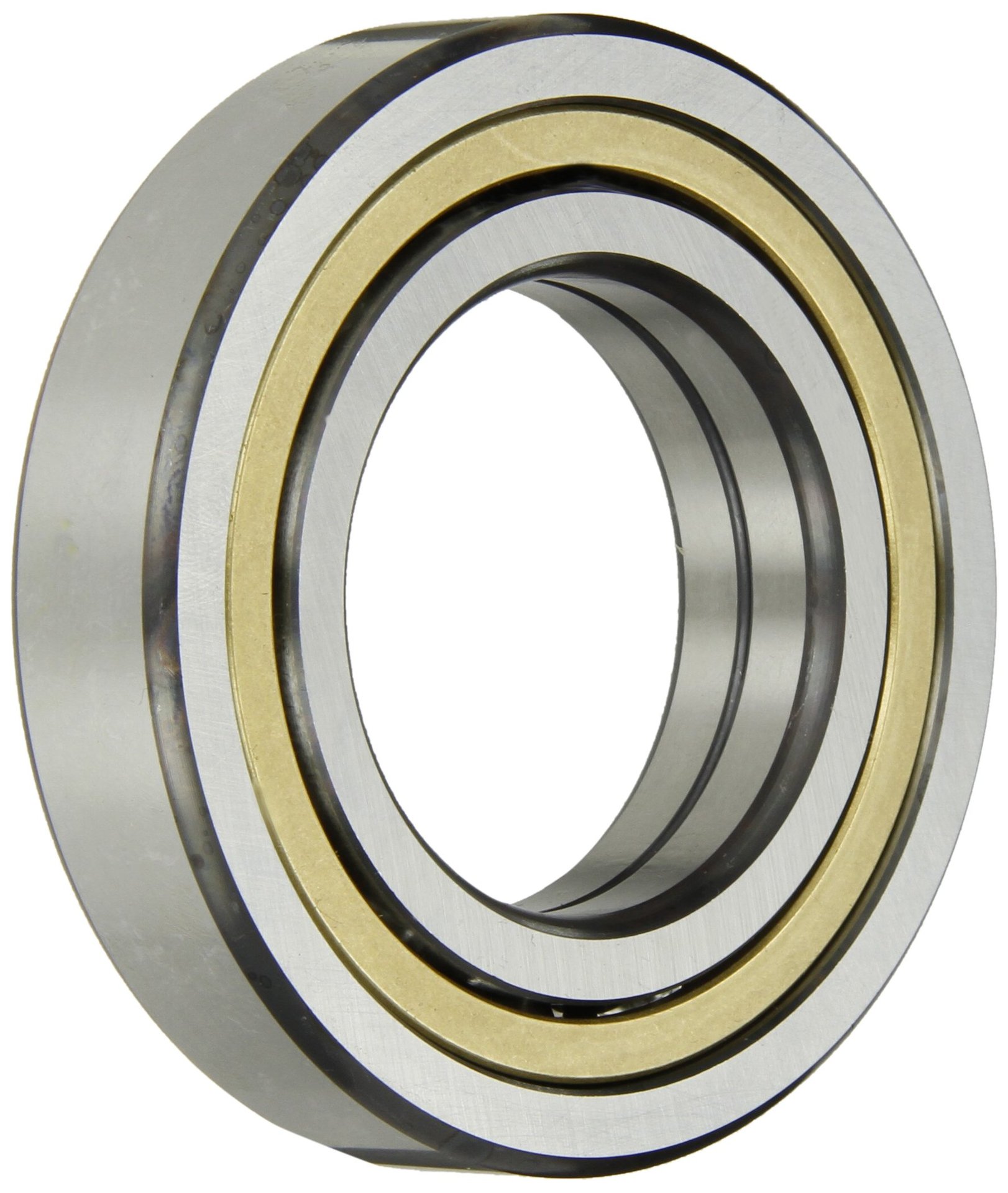

FAG QJ228N2MPA Rodamiento de contacto angular

Descripción

El rodamiento FAG de una sola hilera, abierto, de contacto angular tiene pistas asimétricas con un ángulo de contacto de 35° para soportar tanto cargas axiales como radiales. Cuenta con una holgura radial interna CN (normal) para aplicaciones que no implican expansión térmica, y su jaula de latón separa uniformemente los rodillos para una distribución homogénea de la carga y evita el contacto entre ellos para reducir la fricción, las vibraciones y el ruido, prolongando la vida útil del rodamiento. Tiene una configuración abierta para lubricación in situ y para aplicaciones con exposición mínima a polvo, suciedad, residuos u otros contaminantes. Este rodamiento de bolas de contacto angular es adecuado para aplicaciones que implican cargas radiales y axiales combinadas y que requieren alta precisión de funcionamiento y rigidez a altas velocidades de giro. Estas aplicaciones incluyen embragues, transmisiones, cajas de engranajes, compresores, bombas, turbinas y máquinas de impresión y textiles, entre otras.

Especificaciones Main bearing dimensions DIN 715 Basic dynamic load ratings DIN ISO 281 Dimensional and geometric tolerances DIN 620-3 (ISO 199), clase de tolerancia PN Through-hardening steel for inner and outer rings and rollers ISO 683-17 Steel strip for cage EN 10139, SAE J403 Load carrying capacity and life DIN ISO 281 Appendix 1 System for creating part numbers for rolling bearings DIN 623-1

Los rodamientos de rodadura emplean elementos rodantes para mantener la separación entre piezas móviles con el fin de reducir la fricción de rotación y soportar cargas radiales y axiales. Estos elementos pueden ser bolas, cilindros, esferas, barriles, agujas, husillos o cono. Todos los rodamientos de rodadura son abiertos, con protector o sellados. Los rodamientos sellados se lubrican con aceite o grasa en fábrica, mientras que los abiertos y con protector están pensados para lubricarse in situ, con re-lubricación periódica según su uso. El protector protege las piezas de trabajo del rodamiento de la suciedad ambiental que pudiera reducir la velocidad de giro y la vida útil del rodamiento. Los rodamientos de rodadura se utilizan en una amplia variedad de aplicaciones, desde maquinaria agrícola hasta equipos de transporte, robótica, equipos dentales, ascensores, laminadores, ejes de timón de embarcaciones y trituradoras de áridos, entre otros. FAG fabrica una variedad de rodamientos que cumplen con las normas de la Organización Internacional de Normalización (ISO) y del Deutsches Institut für Normung (DIN) para asegurar la calidad. La empresa, fundada en 1883, tiene su sede en Schweinfurt, Alemania.

1. Pistas axiales asimétricas con un ángulo de contacto de 35° para soportar cargas tanto axiales como radiales

2. Holgura radial interna CN (normal) para aplicaciones que no implican expansión térmica ni requisitos de precisión atípicos

3. Jaula de latón que separa uniformemente los rodillos para una distribución homogénea de la carga y evita el contacto entre ellos para reducir fricción, vibraciones y ruido

4. Configuración abierta para lubricación in situ y para uso en aplicaciones con poca exposición a polvo, suciedad, residuos u otros contaminantes

Datos clave: diámetro interior 140 mm, diámetro exterior 250 mm, ancho 42 mm, velocidad máxima de giro 4800 rpm, capacidad de carga estática 93000 lbf, capacidad de carga dinámica 71000 lbf.
