Piñón Martin acero inoxidable Serie 80, 24 dientes

Descripción

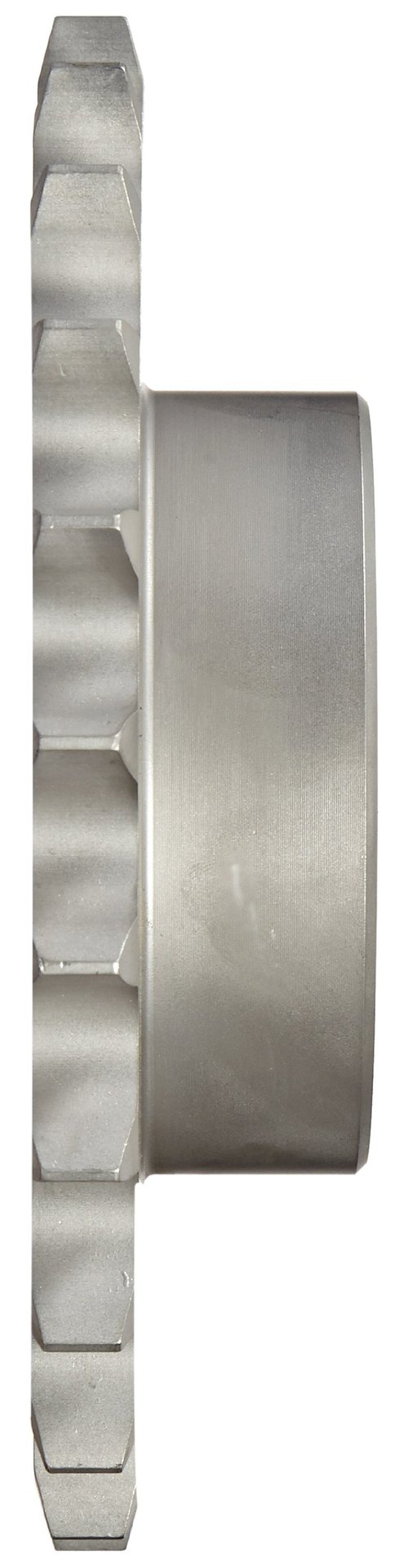

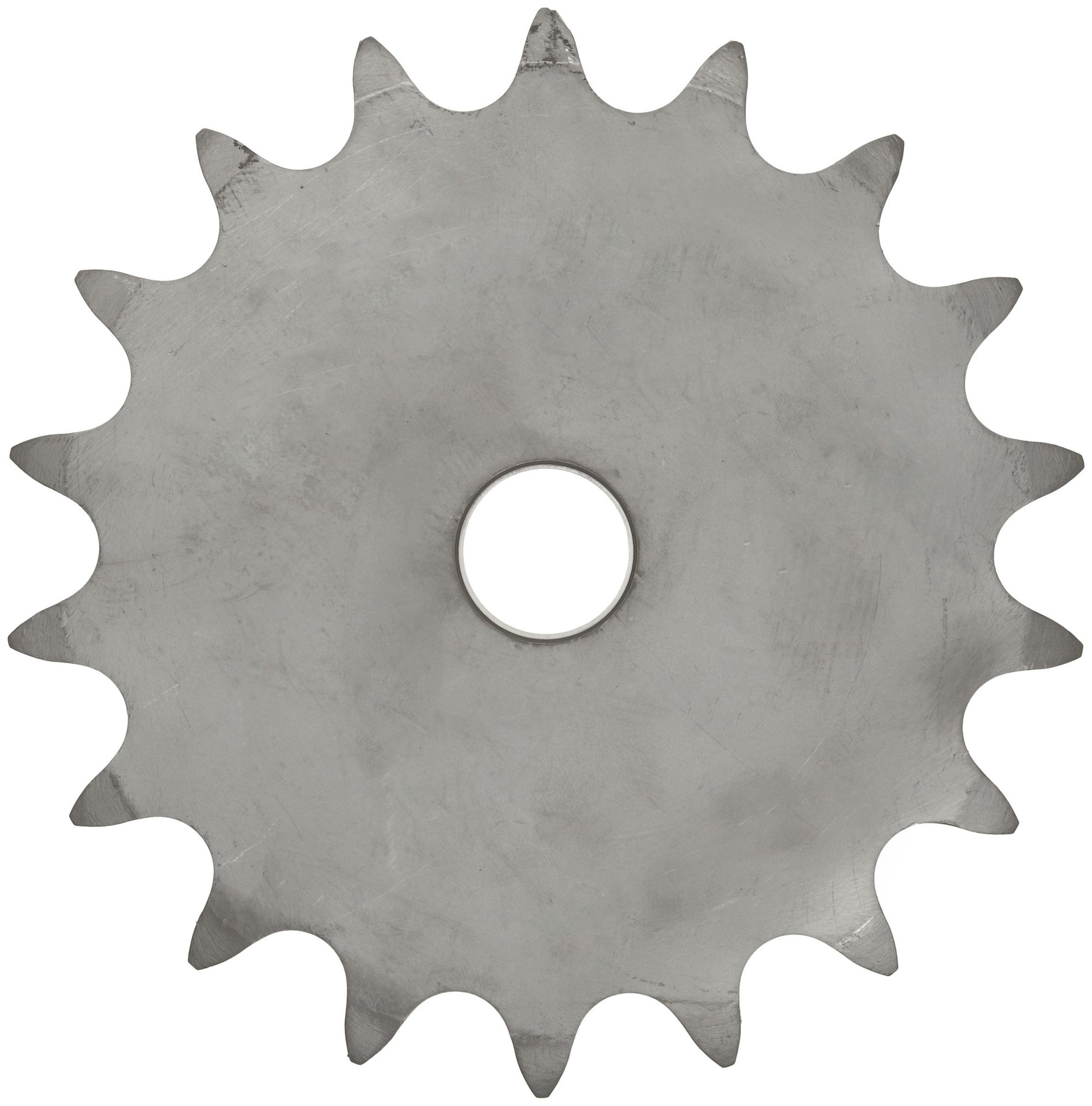

El piñón tipo B de acero inoxidable Martin es apto para uso con la cadena serie 100 con paso de 1.00". Las distintas cantidades de dientes y las opciones de diámetro exterior ofrecen flexibilidad para su aplicación. Fabricado en acero inoxidable, presenta excelente resistencia a diversos tipos de corrosión, incluyendo óxido y formación de incrustaciones; además conserva su resistencia a altas temperaturas. Los piñones tipo B tienen una extensión de cubo en un lado para proporcionar estabilidad, y permiten el uso de una chaveta y tornillo de fijación (setscrew) para sujetar el piñón a un eje. También pueden acomodar una amplia gama de diámetros de eje.

Las opciones para esta clase de piñón son: número de dientes de 10 a 40; diámetro exterior de 3.680" a 13.310"; tamaño de taladro estándar de 1.00" a 1-3/16"; tamaño máximo de taladro de 1-1/2" a 3-1/4"; diámetro del cubo de 2-9/16" a 4-3/4"; longitud a través del taladro de 1-5/8" a 2.00"; y un peso de 2.20 lb a 26.70 lb. El ancho del diente es nominal de 0.575".

Los cubos con un diámetro de 3-1/8" o menor tienen una ranura empotrada para el despeje de la cadena. El tamaño máximo de taladro admitirá la ranura estándar para chaveta y el tornillo de fijación sobre la chaveta. Es posible lograr taladros ligeramente mayores sin chaveta, con chaveta poco profunda, o con el tornillo de fijación en ángulo respecto a la chaveta. Todos los piñones Martin cumplen o exceden las normas ANSI.

Un piñón es una rueda con dientes alrededor del perímetro que engrana con una cadena, una pista u otro material perforado o con muescas. A diferencia de los engranajes que engranan con otro engranaje, los piñones engranan con una cadena, la cual a su vez interactúa con otro piñón. Los engranajes pueden usarse para transmitir potencia alrededor de una esquina, según cómo encajen entre sí. Los piñones con cadenas solo funcionan en líneas rectas. Algunos beneficios comunes de los sistemas de transmisión por cadena incluyen deslizamiento mínimo, una relación fija entre ejes giratorios y versatilidad con muchas diferentes fijaciones de cadena y selecciones de material de piñón.

Un ejemplo de sistema de transmisión de potencia es una bicicleta estándar, que tiene un piñón y una cadena para transmitir la potencia de las piernas del ciclista a las ruedas, haciendo que la bicicleta se mueva.

Martin Sprocket & Gear fabrica productos de transmisión de potencia y de transporte. La empresa fue fundada en 1951 y tiene su sede en Arlington, TX. Martin ofrece herramientas que cumplen las normas American National Standards Institute (ANSI), National Aerospace Standard (NAS) y Deutsches Institut für Normung (DIN).

1. Acero inoxidable, para resistir la corrosión y la formación de incrustaciones

2. Para uso con cadena serie 80, paso de 1.00" para aplicaciones como piñón motriz o conducido

3. El piñón tipo B ofrece un anclaje estable y seguro al eje

4. Diámetro de eje de 1.00" a 1-3/16" para una variedad de aplicaciones

5. Varias cantidades de dientes y opciones de diámetro exterior para mayor flexibilidad de uso
