Fowler 52-562-100 Indicador X-Test 1.5" 0.0005"

Descripción

El juego de indicador de prueba X-Test Fowler de 1.5 pulgadas de diámetro incluye un indicador de carátula balanceada con un rango de medición de 0.060 pulgadas, graduaciones de 0.0005 pulgadas, un contador de revoluciones, un movimiento con cojinetes de rubí y mecanismo de inversión automática, un arco giratorio de 210 grados, dos monturas en cola de milano y una montura de vástago; está diseñado para medir variaciones de superficie en áreas estrechas o empotradas.

El dial balanceado 0-15-0 cuenta con un contador de revoluciones y un rango total de medición de 0.060 pulgadas con graduaciones de 0.0005 pulgadas. Un bisel ajustable permite poner el cero del dial en cualquier posición. Los cojinetes de rubí y el mecanismo de inversión automática proporcionan un movimiento de palanca suave.

Los tres puntos de contacto intercambiables de carburo de tungsteno tienen 0.5 pulgadas de longitud y diámetros de bola de 0.040, 0.080 y 0.120 pulgadas para uso en distintos tipos de superficies; los puntos de contacto giran 210 grados para alcanzar una variedad de ubicaciones. Los puntos de carburo ofrecen durabilidad en superficies con dureza inferior a la del carburo.

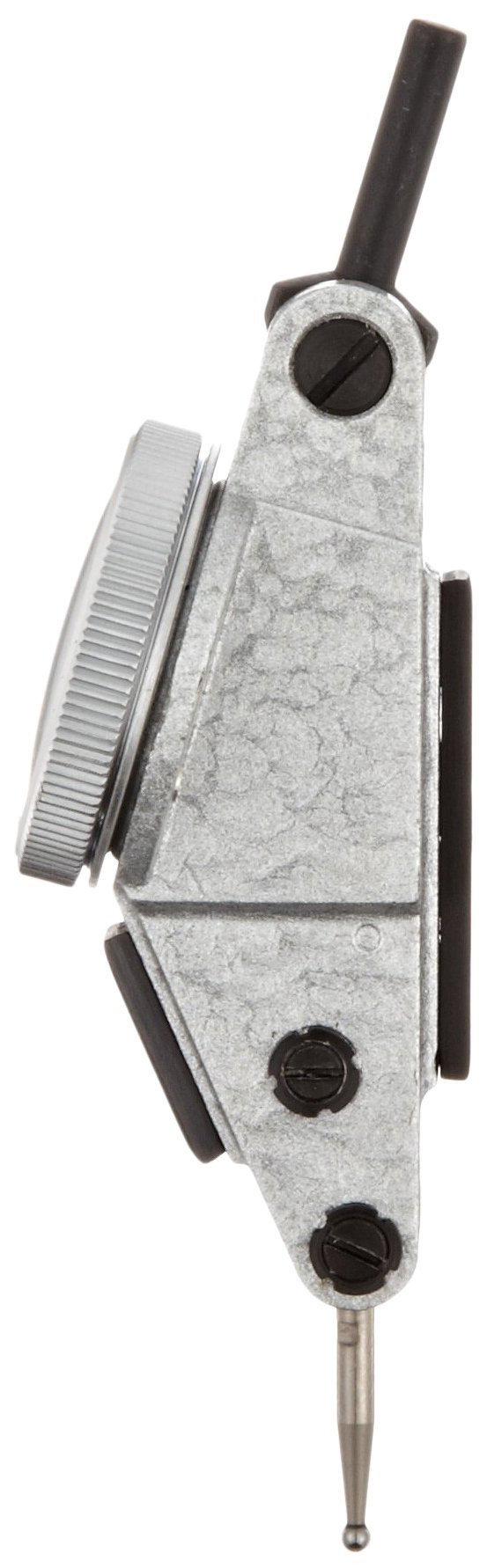

Dos monturas en cola de milano en la parte frontal y posterior del indicador y una montura de vástago en la parte superior permiten montar el indicador desde arriba, al frente y por detrás. El soporte axial tiene tres bisagras y un mecanismo de bloqueo positivo con tres tornillos hexagonales que proporcionan un bloqueo estable en distintas posiciones.

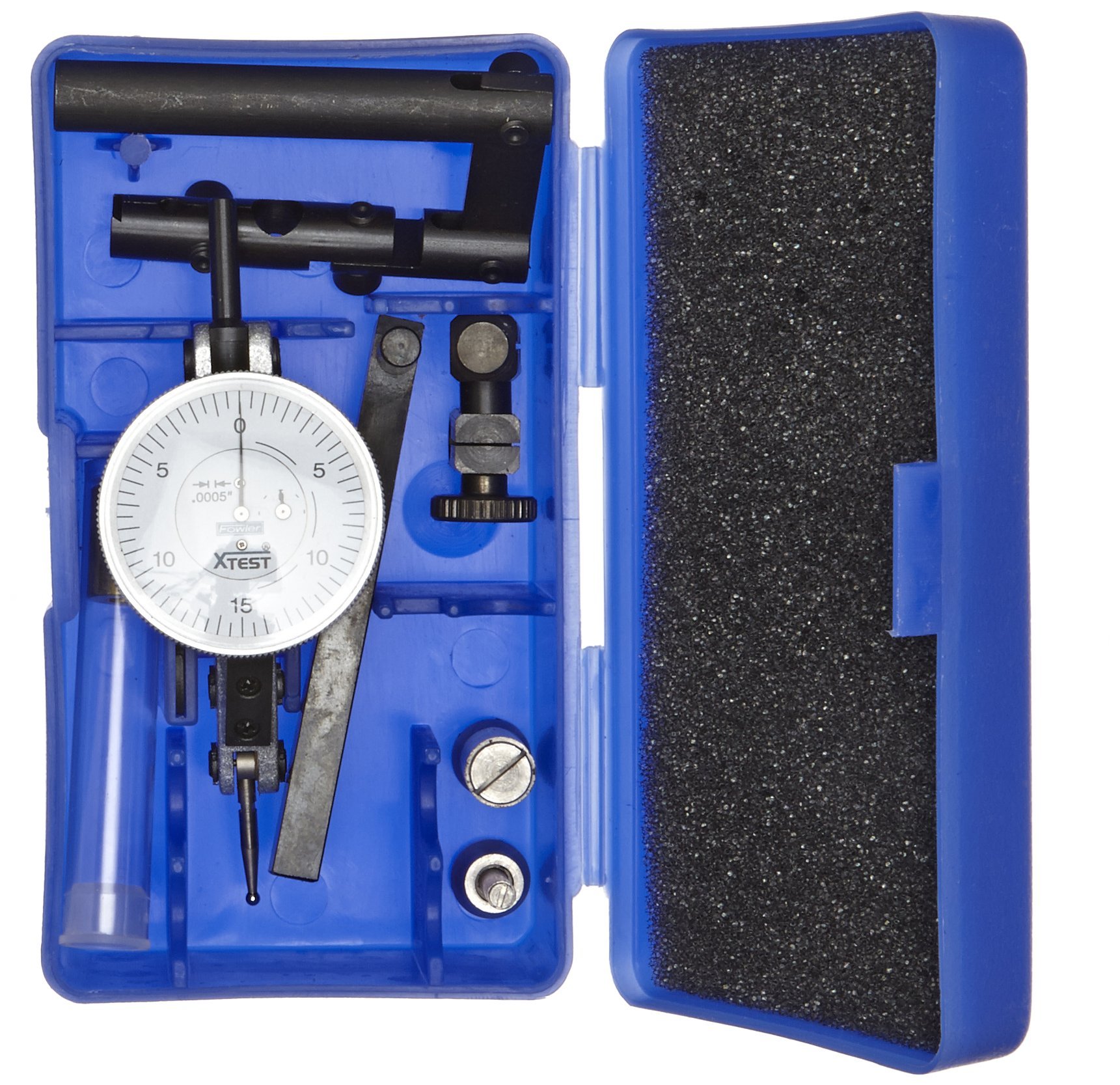

El juego incluye: un indicador de carátula Fowler de 1.5 pulgadas de diámetro; tres puntos de contacto (diámetros de bola: 0.040, 0.080 y 0.120 pulgadas); una llave para puntos de contacto; un estuche para los puntos de contacto; un soporte axial; una barra y abrazadera para calibre de altura; dos mangas adaptadoras y una caja de almacenamiento a medida.

Las lecturas del dial con tres dígitos, por ejemplo 0-10-0, indican que el indicador tiene un dial balanceado. Las lecturas con dos dígitos, por ejemplo 0-100, indican que el dial es continuo. Los diales balanceados se utilizan para leer la diferencia respecto a un punto de referencia específico de la superficie. Los diales continuos se emplean para lecturas directas y normalmente tienen un rango de medición mayor que los diales balanceados.

Los indicadores de prueba, también llamados gages, son instrumentos de precisión que miden distancias lineales cortas. Se usan comúnmente para detectar desviaciones respecto a límites de tolerancia, como pequeñas variaciones en la planitud o la altura de una pieza inspeccionada, y permiten medir en ranuras estrechas o pequeños orificios.

Fowler High Precision fabrica instrumentos de inspección y medición, como indicadores electrónicos, calibradores, galgas de diámetro interior y básculas digitales. La compañía, fundada en 0946, tiene su sede en Newton, MA, EE. UU.

Característica opcional: indicador de prueba Fowler de 1.5 pulgadas de diámetro con barra para calibre de altura y soporte axial, diseñado para medir variaciones de superficie en áreas estrechas o empotradas en fracciones de pulgada.

1. Lectura del dial: 0-15-0

2. Movimiento con cojinetes de rubí.

3. Contador de revoluciones.

4. Dial inclinado de fácil lectura.

5. Arco giratorio de 210°. Punto de carburo de tungsteno de 0.080 pulgadas.
