TESA Brown & Sharpe Calibrador Dial 0-12" Acero

Descripción

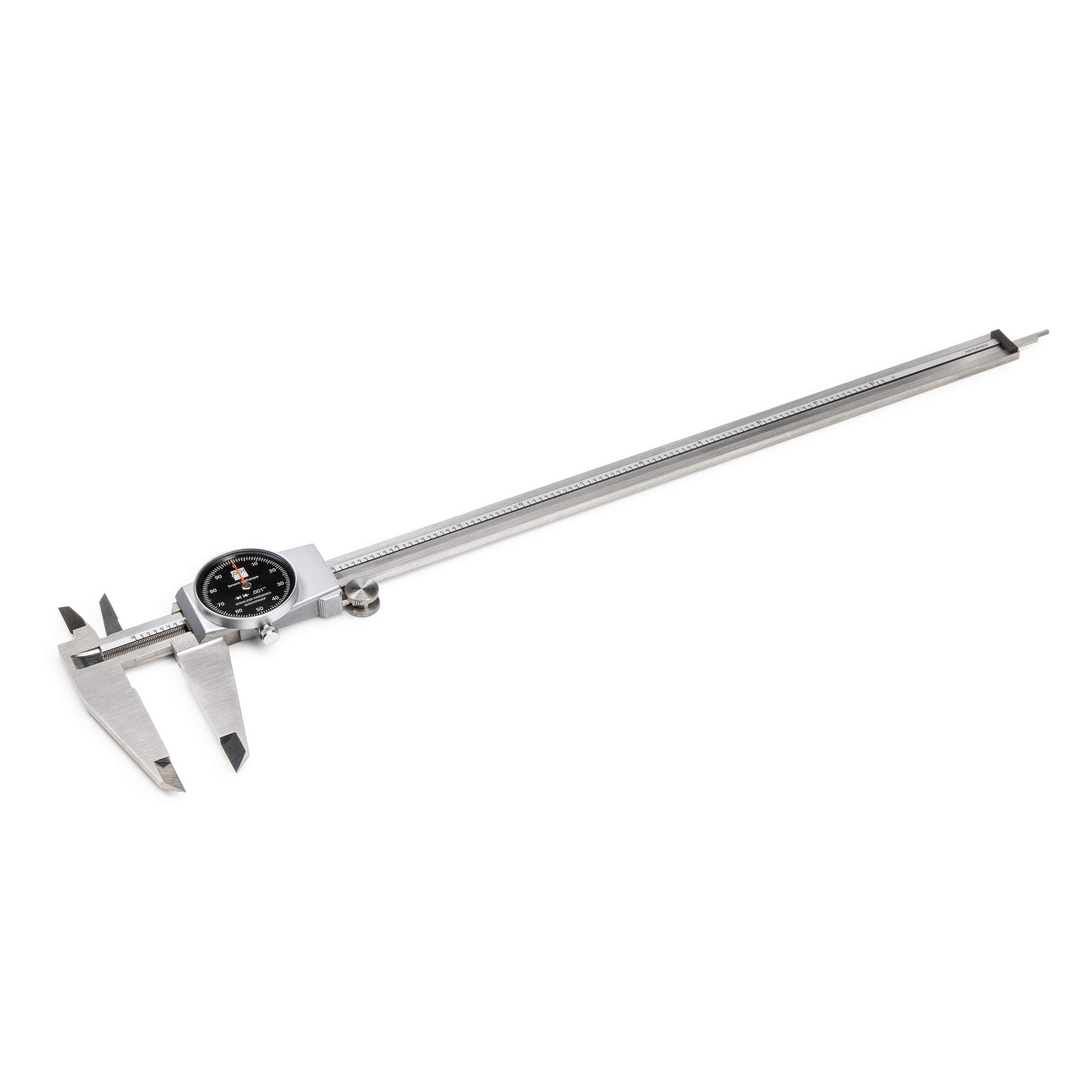

El calibrador Dial-Cal de Brown & Sharpe cuenta con un dial giratorio de 1.25" de diámetro con tornillo de bloqueo, está fabricado en acero inoxidable y mide en pulgadas. La cremallera cubierta ayuda a prevenir errores de medición al proteger el piñón de materia extraña. La precisión lineal cumple con la norma DIN 862 del Deutsches Institut für Normung (DIN). Estos calibradores se utilizan para medir dimensiones internas (ID), dimensiones externas (OD), profundidad y escalones.

El calibrador avanza 0.100" por revolución del dial. El tornillo de bloqueo fija el dial y mantiene la quijada deslizante en posición. El ajuste de cero permite al usuario fijar el cero a una distancia conveniente. La varilla de profundidad está integrada en la cremallera del calibrador, a diferencia de muchos calibradores que ofrecen una varilla de profundidad desmontable o no la incluyen.

Los componentes de acero inoxidable endurecido, incluyendo la barra, las superficies de medición, la cremallera, los engranajes y la varilla de profundidad, ofrecen resistencia a la corrosión, mayor precisión y larga vida útil. El control anti-juego por resorte proporciona mayor precisión frente a configuraciones de engranajes estándar. El juego (backlash) es la cantidad de holgura entre los dientes de engranaje acoplados en los controles del calibrador, lo cual puede impedir el engrane correcto. Es indeseable tener mucho juego debido a la pérdida de precisión que provoca el mayor movimiento entre engranajes. Ciertos diseños de engranajes pueden minimizar o eliminar el juego; los sistemas anti-juego por resorte usan un resorte para añadir una fuerza de compresión que minimiza el backlash.

Los calibradores miden la distancia entre dos caras opuestas de un objeto. Permiten mediciones internas, externas, de profundidad o de escalón, según su tipo. Los calibradores más simples tienen dos puntas para marcar los puntos y requieren una regla para tomar la medición. Calibradores más complejos usan dos juegos de mordazas en lugar de puntas y pueden tener hasta dos escalas graduadas. Los calibradores Vernier, de dial y digitales ofrecen lecturas directas y precisas y son funcionalmente equivalentes: cuentan con una escala calibrada con una quijada fija y otra quijada con un indicador móvil que se desplaza a lo largo de la escala. El calibrador Vernier tiene una escala deslizante paralela a la escala principal para una lectura fraccionaria adicional que mejora la precisión. El calibrador de dial tiene un dial circular con un indicador sobre una cremallera dentada que reemplaza la segunda escala Vernier. Al igual que en el Vernier, esta segunda medición se suma a la lectura de la escala principal para obtener el resultado. El calibrador digital realiza la diferencia al poner en cero la pantalla en cualquier punto a lo largo del deslizador, con una pantalla LCD que muestra un solo valor en unidades imperiales y/o métricas.

Brown & Sharpe fabrica equipos de medición de precisión y herramientas manuales de metrología. La compañía, fundada en 1833, jugó un papel clave en el establecimiento de estándares industriales en los Estados Unidos. Brown & Sharpe fue adquirida por Hexagon Metrology en 2001 y tiene su sede en North Kingstown, RI.

1. Graduaciones precisas del dial de 0.001", con una revolución equivalente a 0.100"

2. Construcción en acero inoxidable endurecido para resistencia a la corrosión y larga vida útil

3. Dial giratorio de 1.25" de diámetro con tornillo de bloqueo que sujeta la quijada deslizante para ayudar a asegurar mediciones consistentes

4. Cremallera cubierta que evita que materia extraña obstruya el engranaje, ayudando a prevenir errores de medición

5. Precisión lineal que cumple con la norma DIN 862
